INR21700-50H 电芯测试了充电性能，完整测试了其 0.2C 至 2C 的多倍率充电表现。
外观介绍

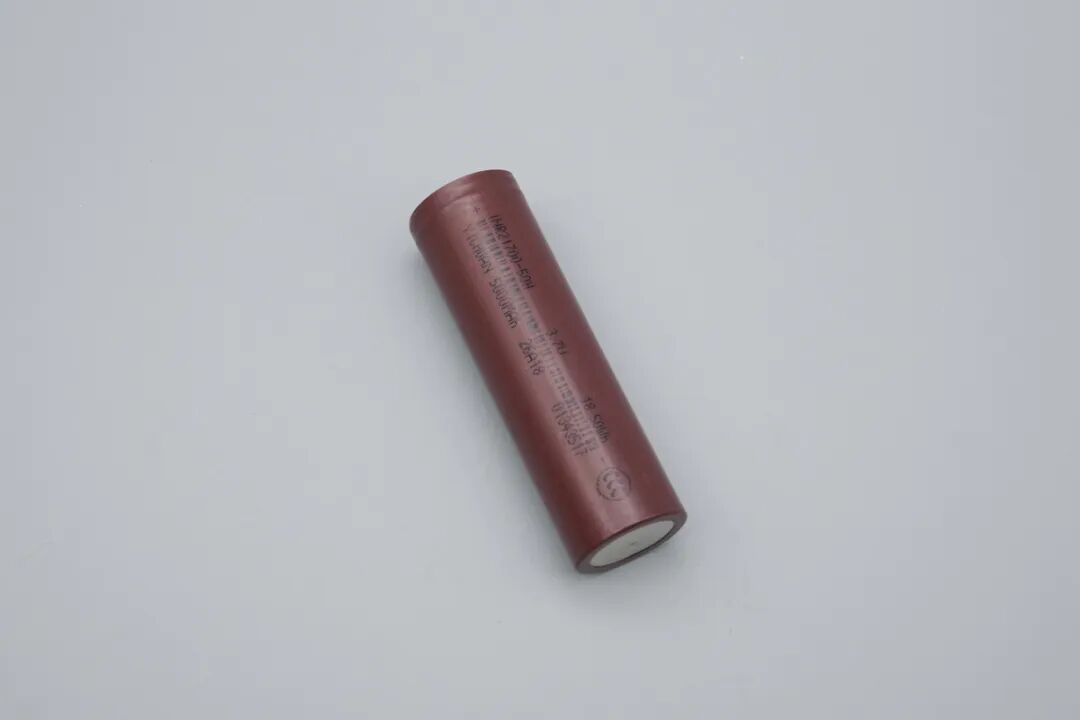

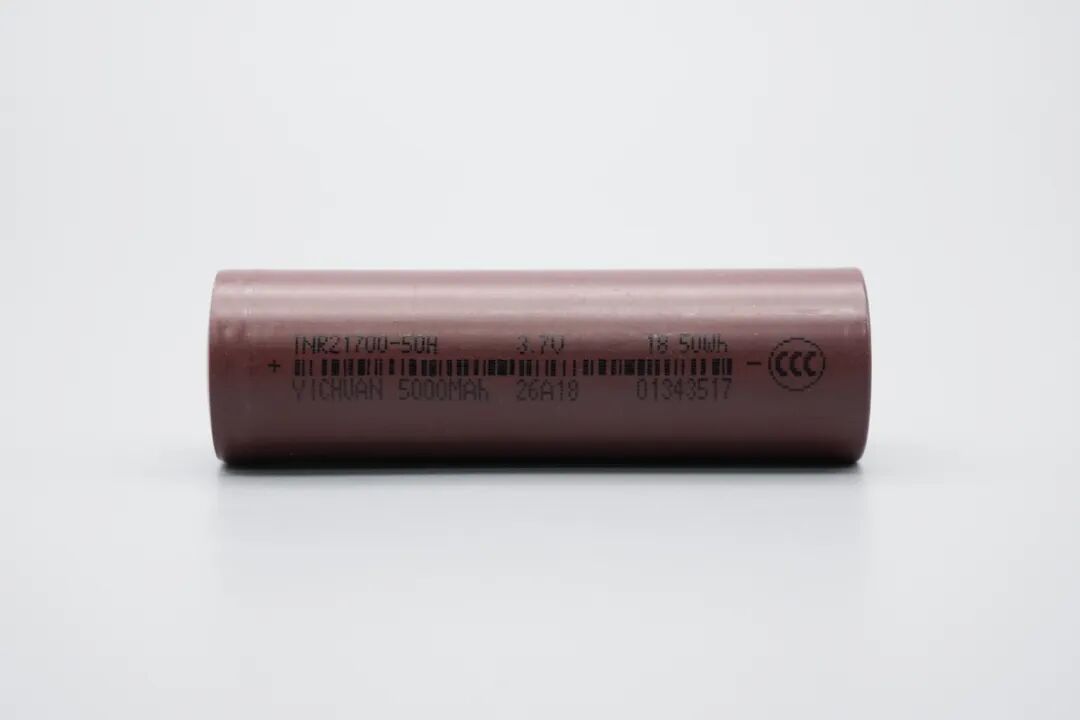

电芯外披采用棕色热缩膜，膜面平滑，紧贴钢壳无明显缝隙，表面印有产品参数信息。
型号：INR21700-50H；
标称电压：3.7V；
标称能量：18.5Wh；
标称容量：5000mAh；
电芯批号：26A18；
流水号：01343517。
正极盖帽为合金材质，平头设计，顶部可见三泄气孔。

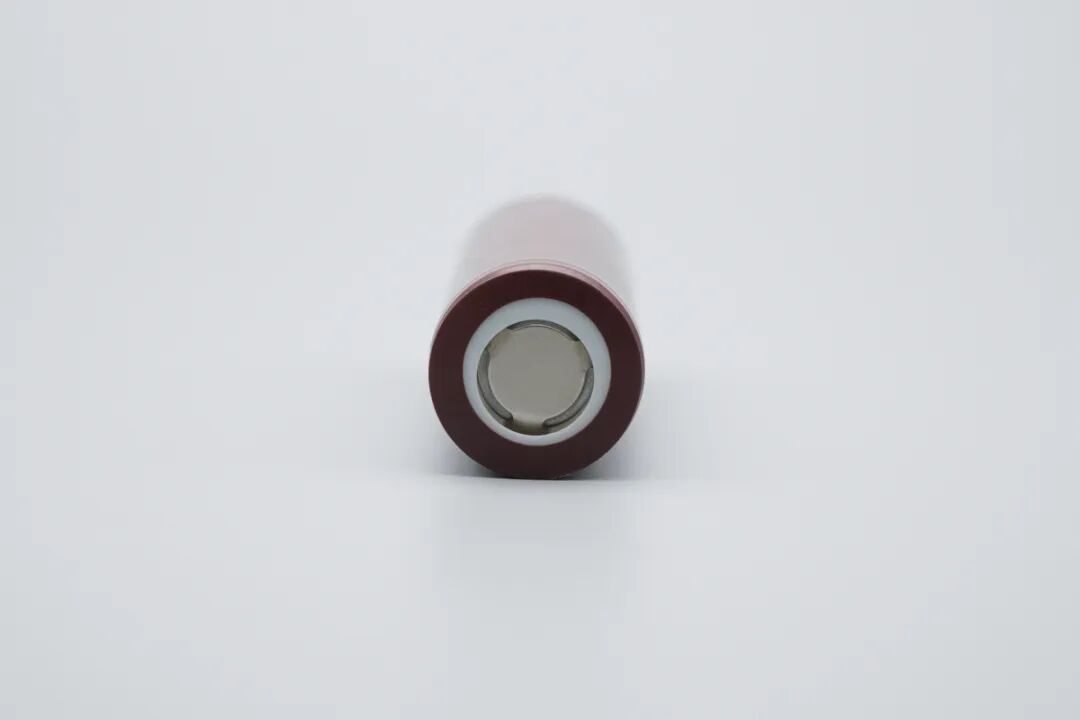

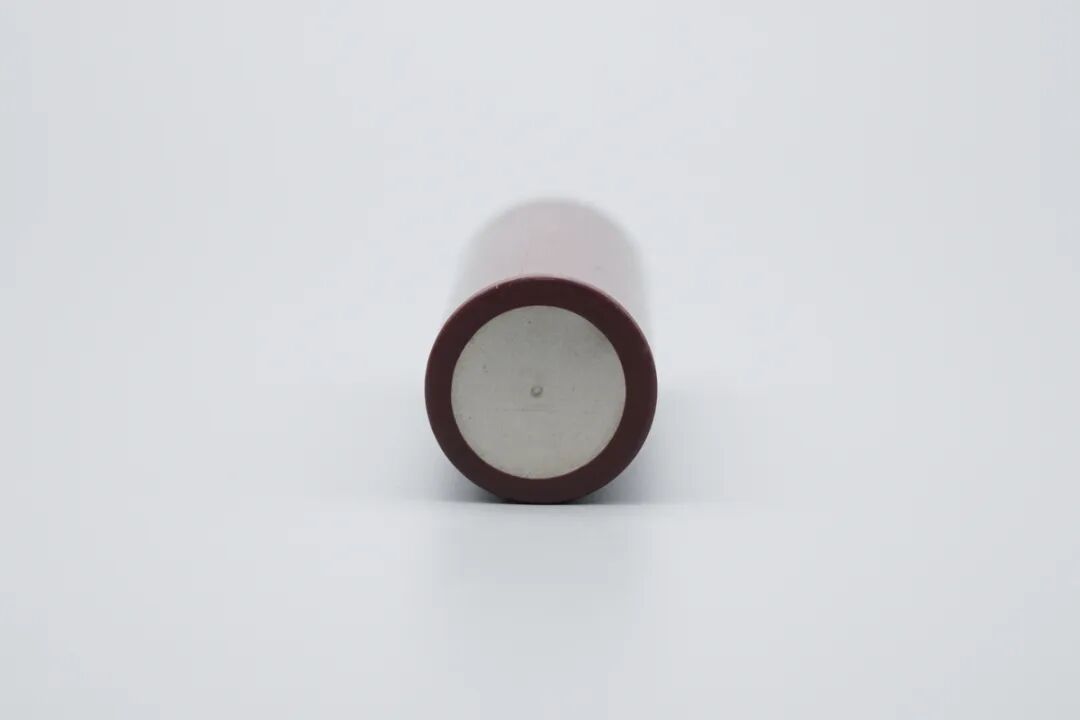

负极采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。表面光洁无污渍，也无氧化痕迹。
尺寸&重量

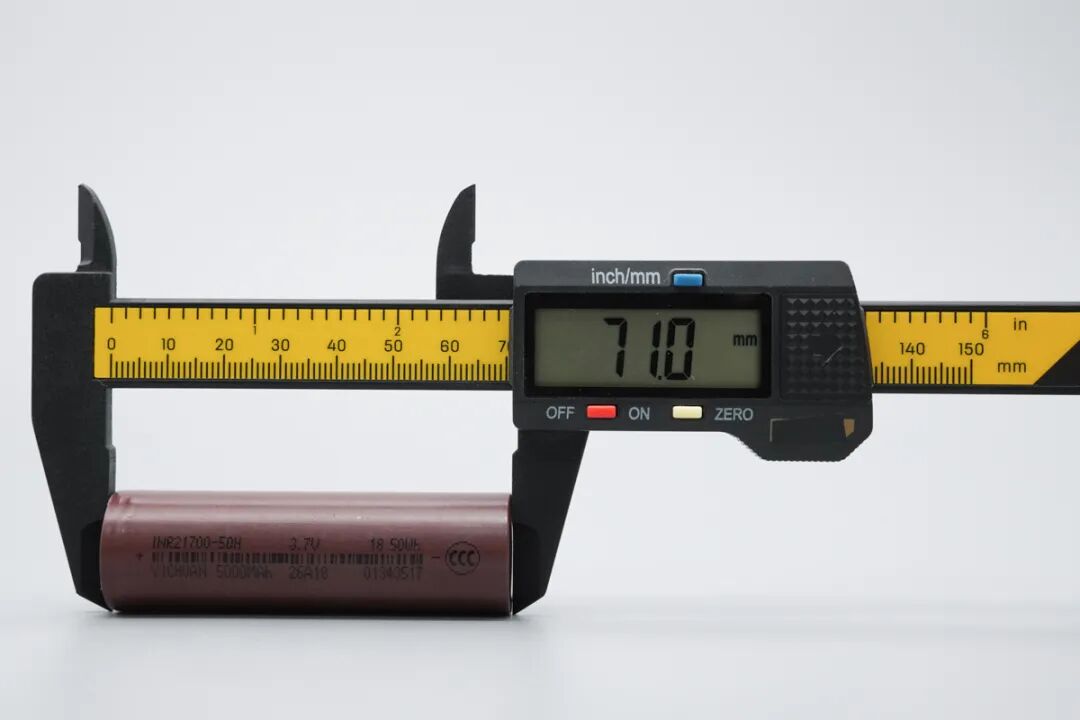

高度约为 71mm。

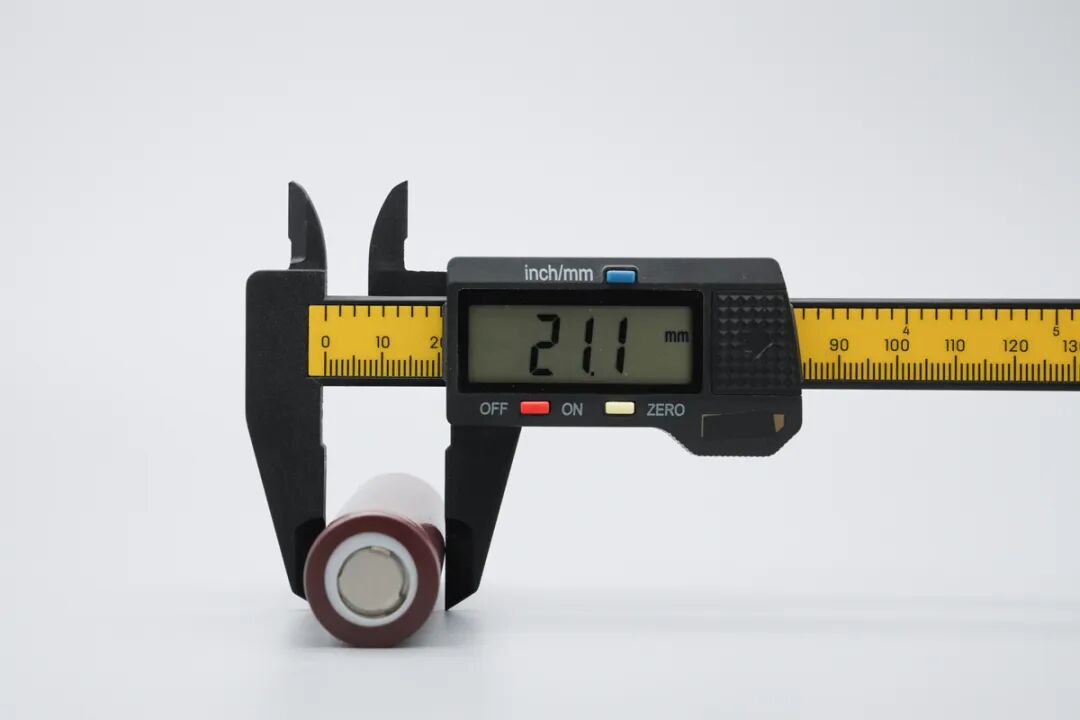

直径约为 21.1mm。

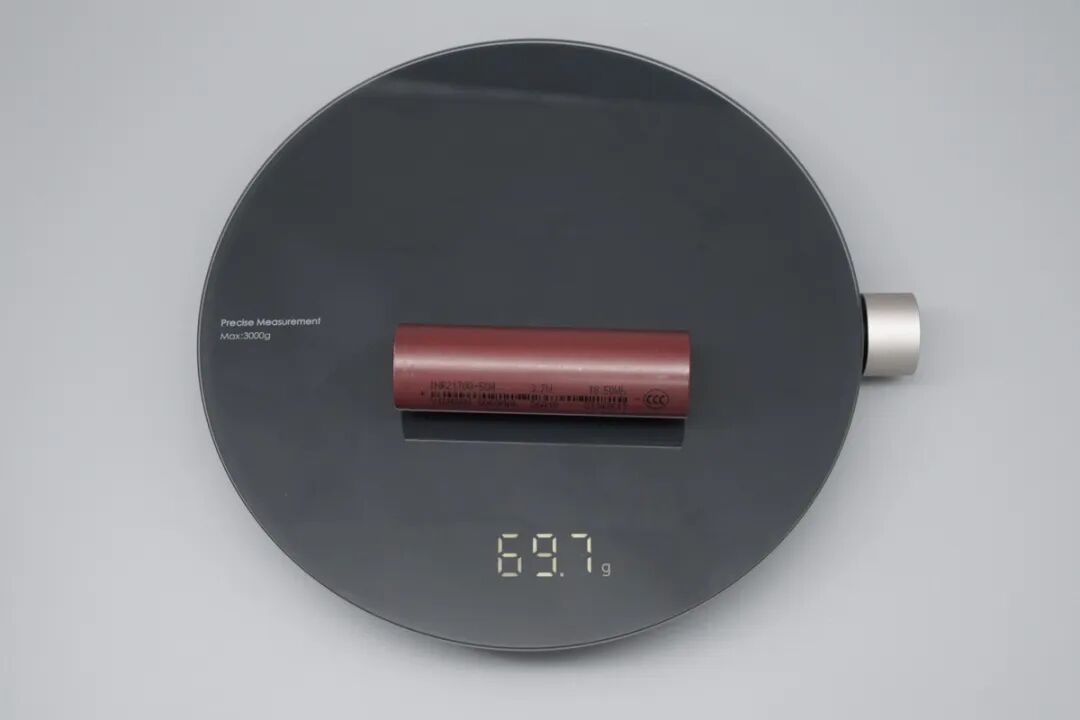

重量约为 69.7g。

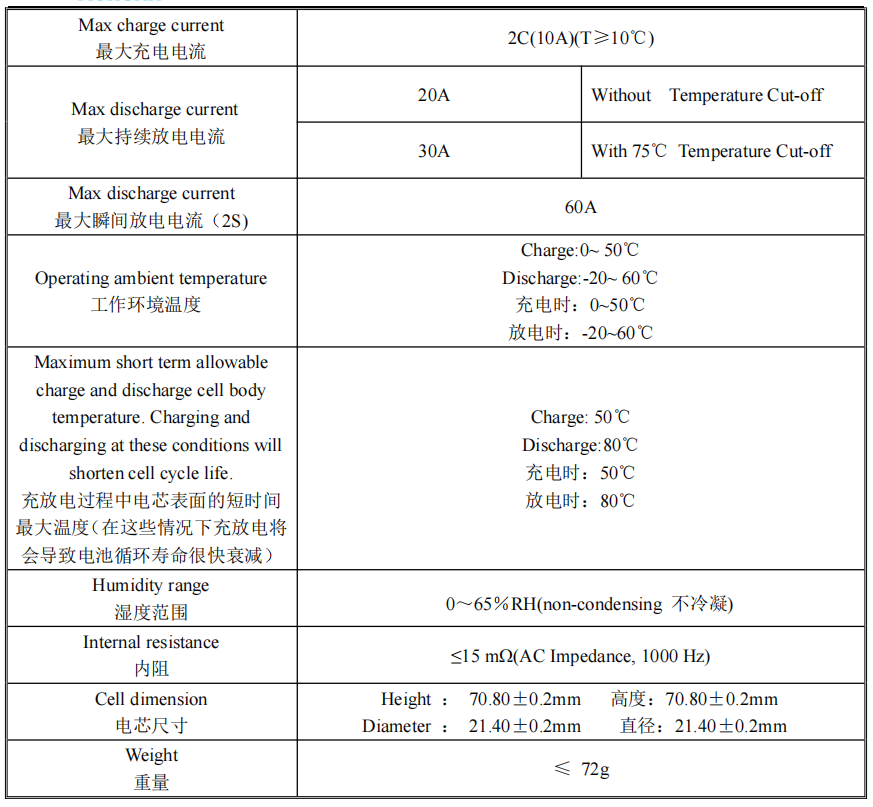

规格书介绍

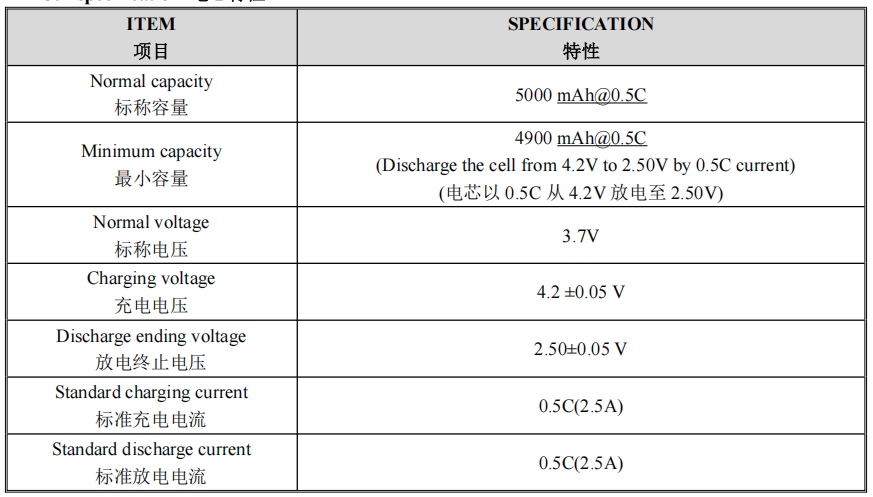

一川新能源INR21700-50H电芯标称容量为 5000mAh（0.5C 放电条件），最小容量 4900mAh（0.5C 电流下从 4.2V 放电至 2.50V），标称电压 3.7V，充电截止电压为 4.2±0.05V，放电终止电压为 2.50±0.05V；
环境适应性上，电芯工作充电环境温度为 0~50℃、放电环境温度为 - 20~60℃，充放电过程中电芯表面短时最高温度分别为充电 50℃、放电 80℃，该极限工况会缩短电芯循环寿命，工作湿度范围为 0~65% RH 且无冷凝；电气特性上，1000Hz 交流阻抗下的内阻值≤15mΩ。物理参数方面，电芯高度为 70.80±0.2mm、直径为 21.40±0.2mm，单颗重量不超过 72g。
内阻测试
内阻测试部分，电池交易网将使用汉泰HBT4561A内阻测试仪器，分别测试 满电内阻 与 空电内阻。

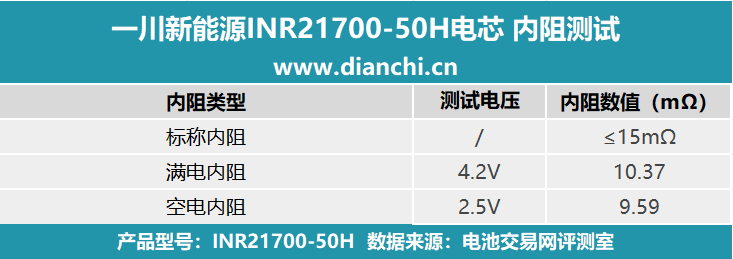

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，一川新能源INR21700-50H电芯标称内阻是 ≤15mΩ。

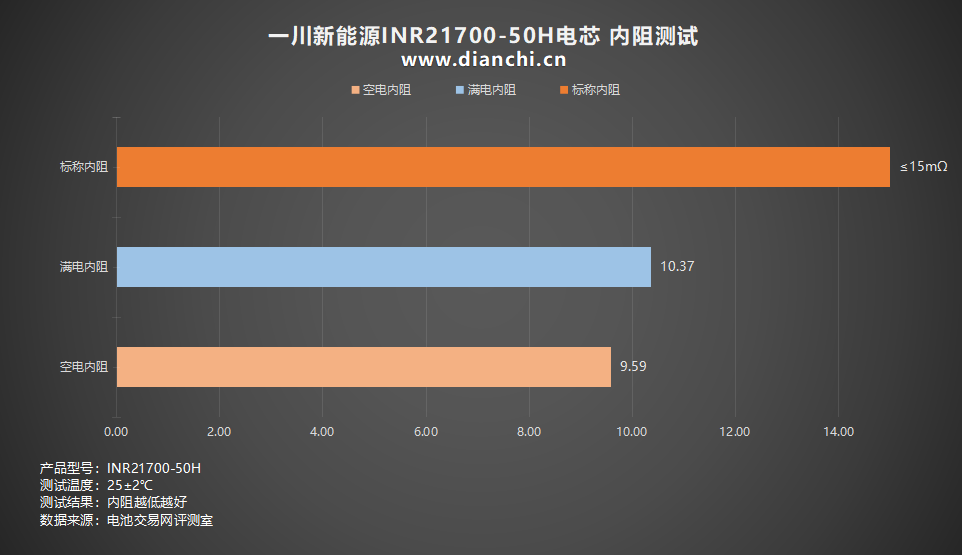

绘制出柱状图，可以看到 4.2V满电内阻为 10.37mΩ，2.5V空电内阻为 9.59mΩ。
充电测试
看完外观，进入正题；以下将进行多倍率充电测试。
0.2C充电
首先使用0.2C为一川新能源INR21700-50H电芯充电，设置电流为 1000mA，充电截止电压为 4.2V。

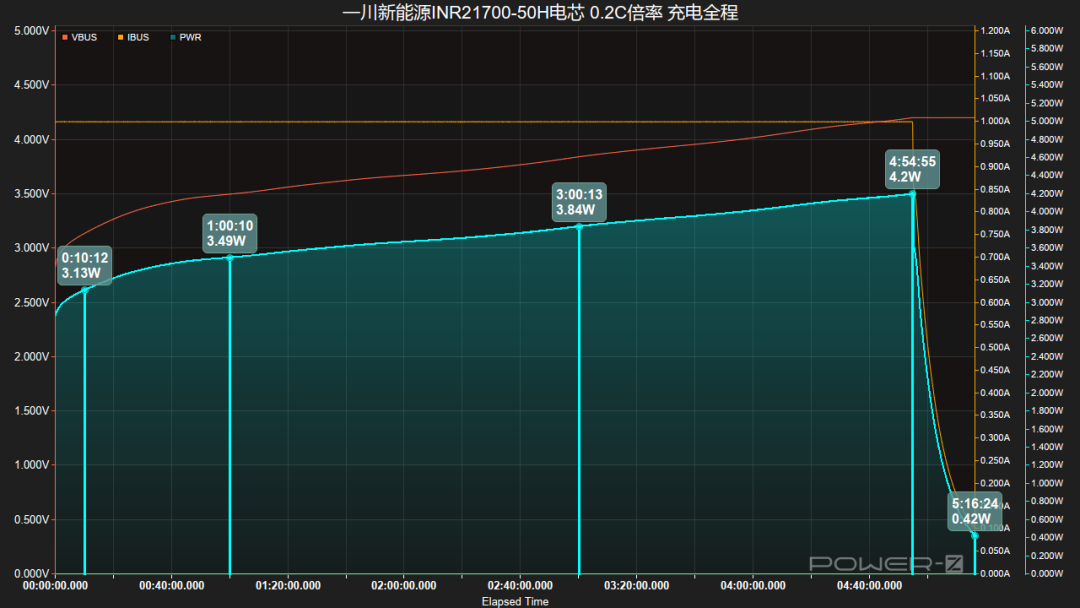

接通电源后，电压、功率持续上升，在4小时54分钟左右功率达到4.19W峰值，同时功率持续下降并进入涓流充电，22分钟后充电完成，总耗时5小时16分钟。

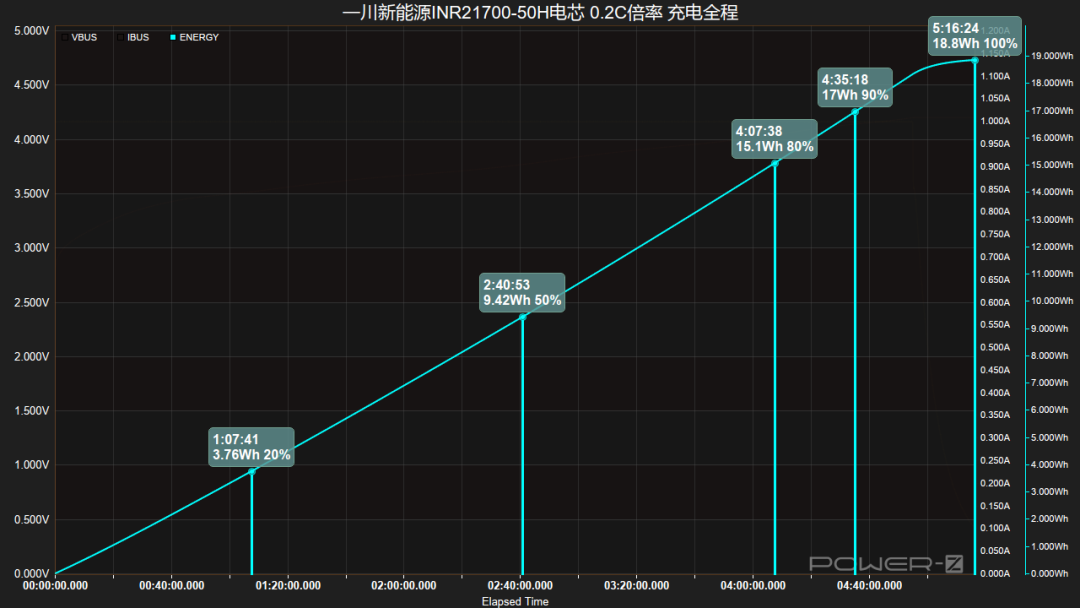

电量曲线方面，可以看到充至20%用1小时07分钟，充至50%用时2小时40分钟，同时充入能量为9.42Wh，第4小时07分钟充入电量80%，充入能量15.1Wh，完全充满则需5小时16分钟，完全充满能量为18.8Wh。
0.5C充电
使用0.5C为一川新能源INR21700-50H电芯充电，设置电流为 2500mA，充电截止电压为 4.2V。

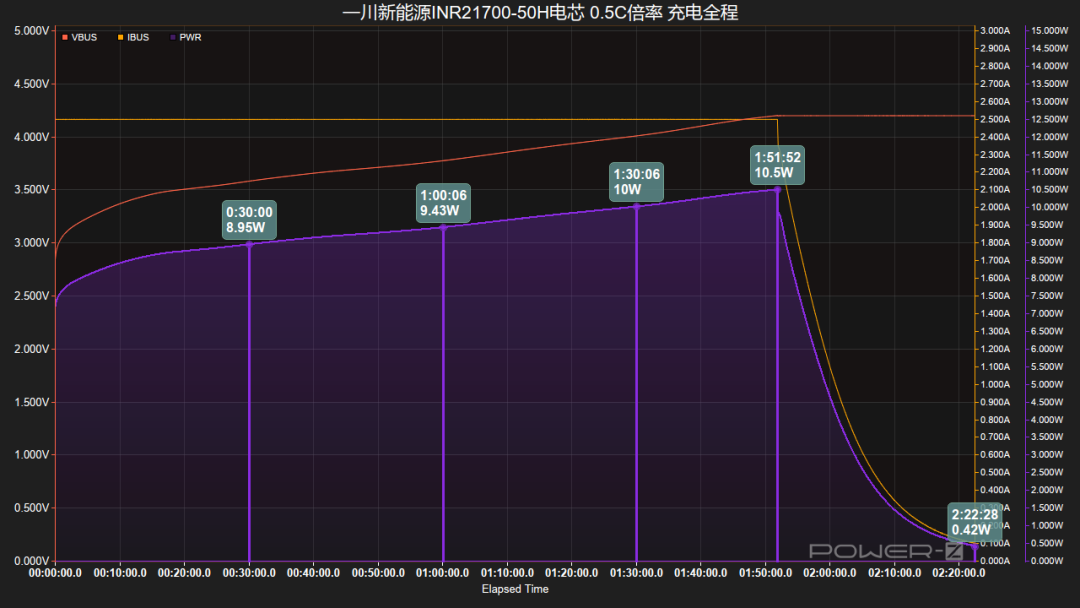

接通电源后，电压、功率持续上升，在1小时51分钟左右功率达到10.5W峰值，同时功率持续下降并进入涓流充电，31分钟后充电完成，总耗时2小时22分钟。

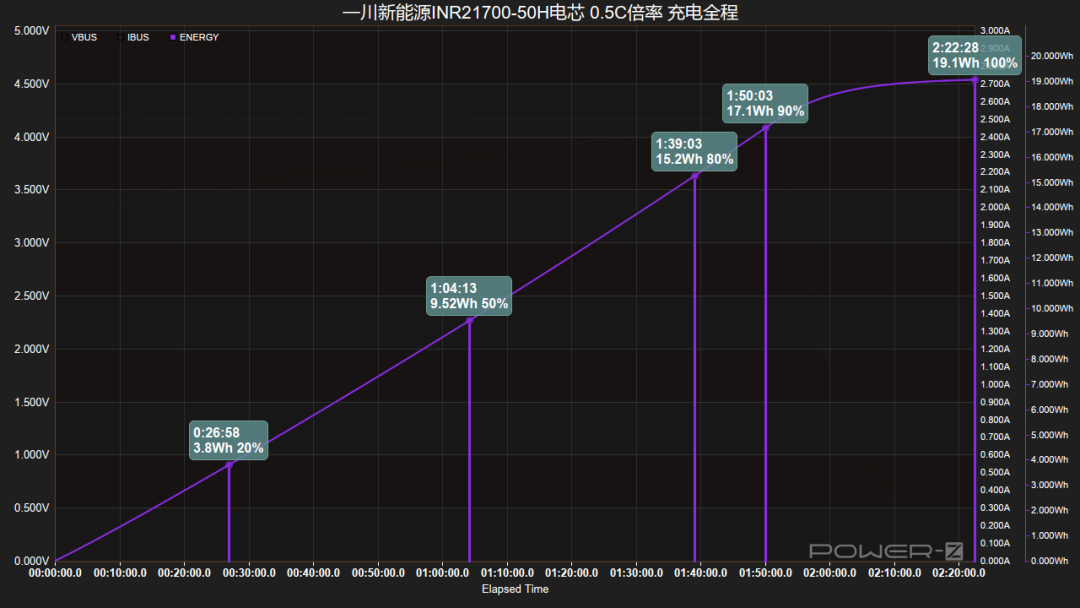

电量曲线方面，可以看到充至20%用26分钟，充至50%用时1小时04分钟，同时充入能量为9.52Wh，第1小时39分钟充入电量80%，充入能量15.2Wh，完全充满则需2小时22分钟，完全充满能量为19.1Wh。

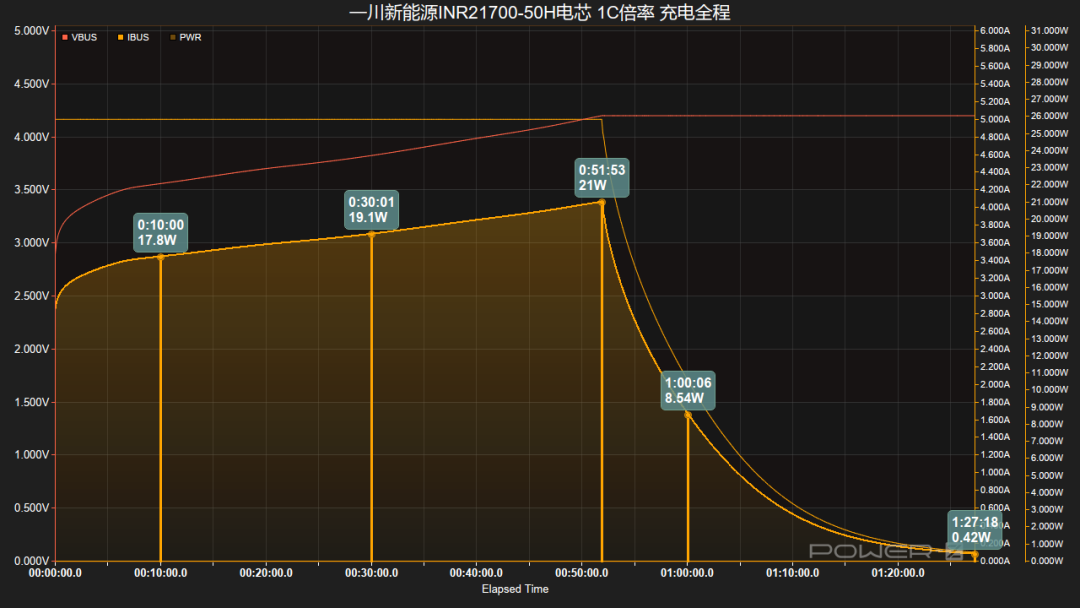

1C充电
使用1C为一川新能源INR21700-50H电芯充电，设置电流为 5000mA，充电截止电压为 4.2V。
接通电源后，电压、功率持续上升，在51分钟左右功率达到21W峰值，同时功率持续下降并进入涓流充电，36分钟后充电完成，总耗时1小时27分钟。

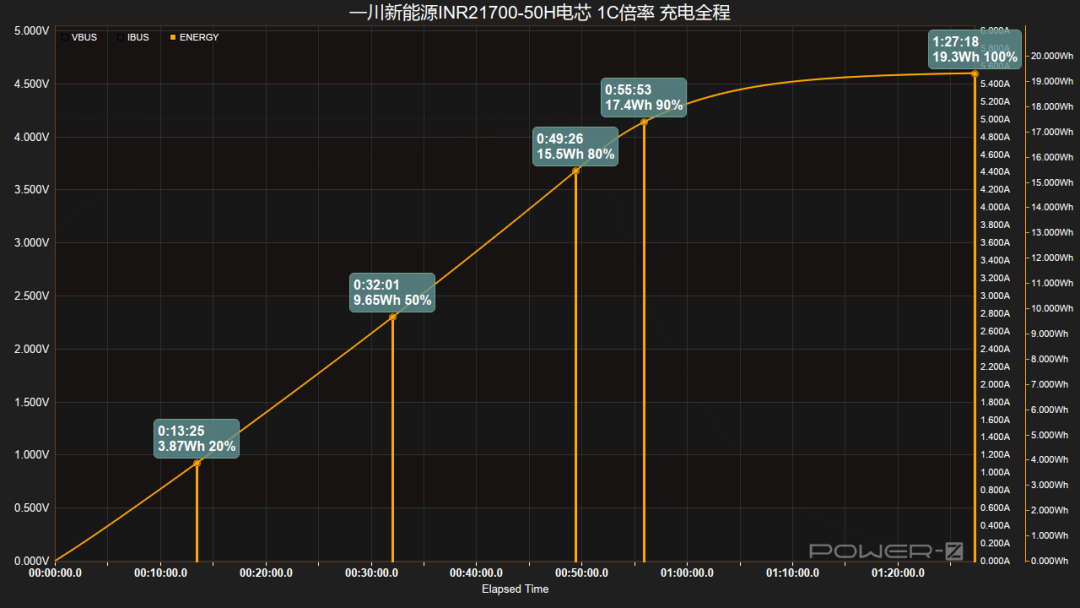

电量曲线方面，可以看到充至20%用13分钟，充至50%用时32分钟，同时充入能量为9.65Wh，第49分钟充入电量80%，充入能量15.5Wh，完全充满则需1小时27分钟，完全充满能量为19.3Wh。
2C充电
使用2C为一川新能源INR21700-50H电芯充电，设置电流为 10000mA，充电截止电压为 4.2V。
接通电源后，电压、功率持续上升，在51分钟左右功率达到21W峰值，同时功率持续下降并进入涓流充电，36分钟后充电完成，总耗时1小时27分钟。

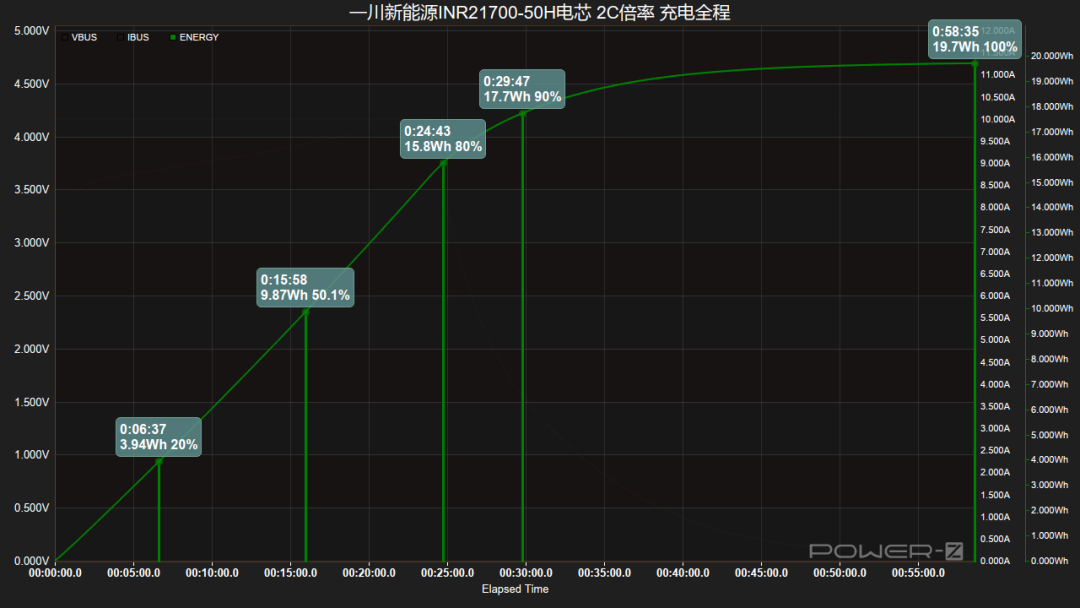

电量曲线方面，可以看到充至20%用6分钟，充至50%用时15分钟，同时充入能量为9.87Wh，第24分钟充入电量80%，充入能量15.8Wh，完全充满则需58分钟，完全充满能量为19.7Wh。
通过1050快充测试
经测试，一川新能源INR21700-50H电芯在2C（10A）电流下，通过 ChargerLAB 充电实验室的1050快充测试，表现优异。
放电测试
放电测试将在25±2℃环境中使用恒流放电，统计其总耗时及其放出容量及能量数值。
0.2C放电

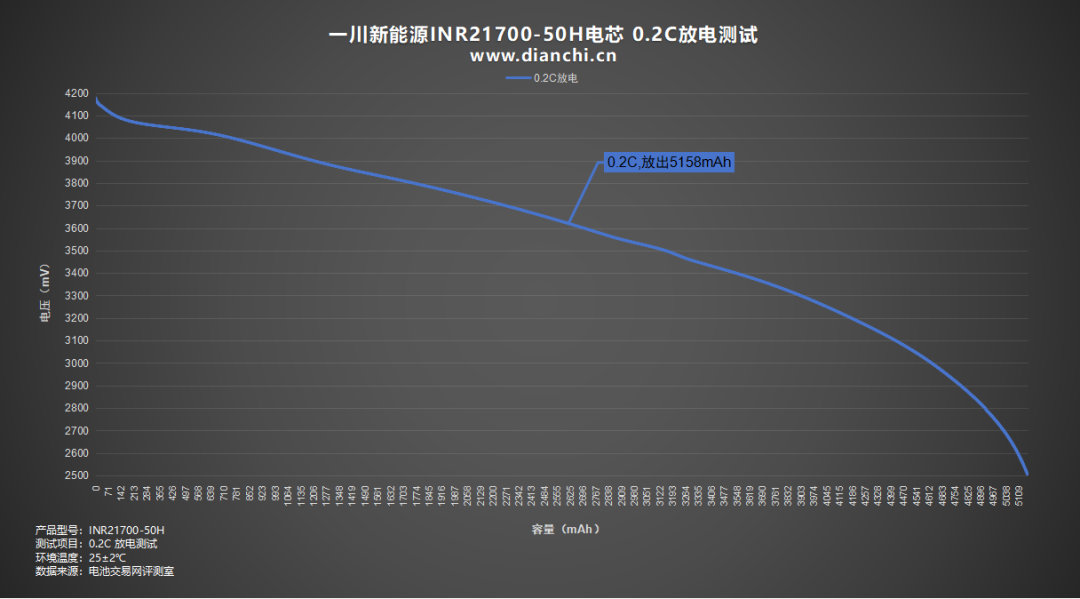

绘制出折线图，设置电流为 1000mA，0.2C为一川新能源21700-50H电芯放电，均压 3.57V，放到截止电压为2.5V，耗时约5小时08分钟，放出容量5158mAh，放出能量18.39Wh。
0.5C放电

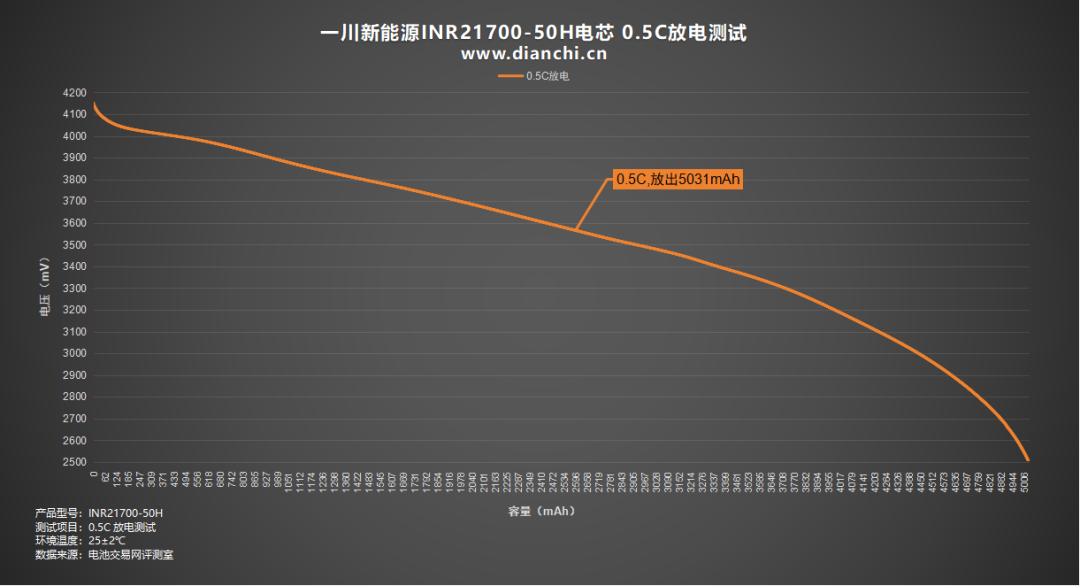

绘制出折线图，设置电流为 2500mA，0.5C为一川新能源21700-50H电芯放电，均压 3.53V，放到截止电压为2.5V，耗时约2小时，放出容量5031mAh，放出能量17.74Wh。
1C放电

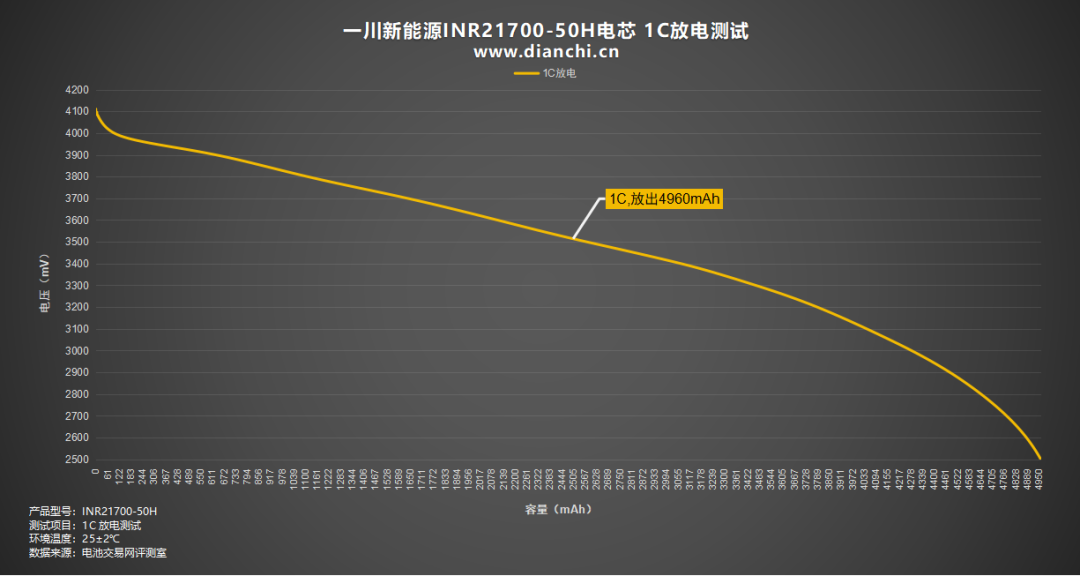

绘制出折线图，设置电流为 5000mA，1C为一川新能源21700-50H电芯放电，均压 3.47V，放到截止电压为2.5V，耗时约59分钟，放出容量4960mAh，放出能量17.21Wh。

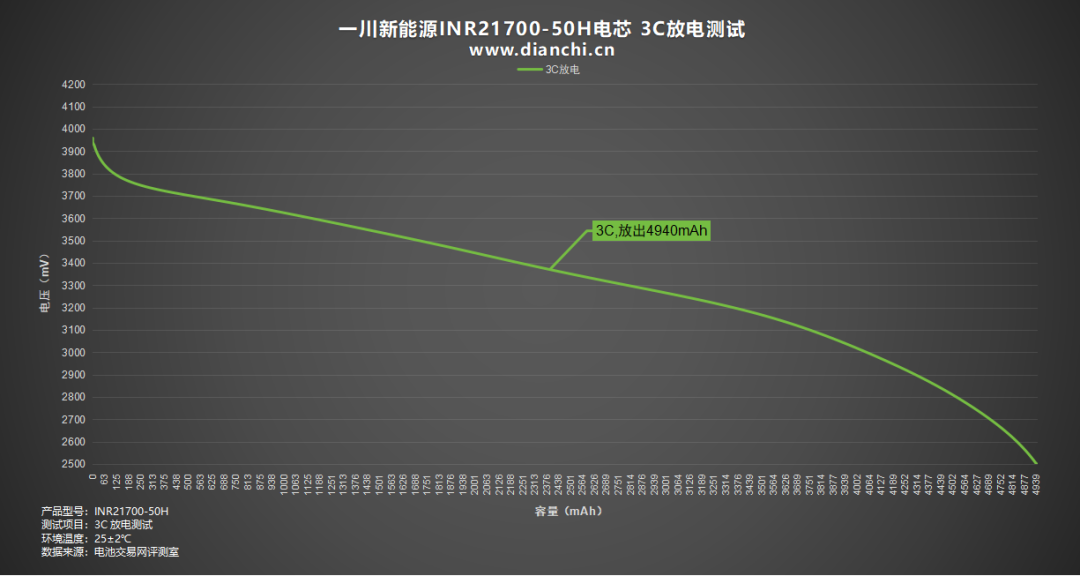

3C放电
绘制出折线图，设置电流为 15000mA，3C为一川新能源21700-50H电芯放电，均压 3.32V，放到截止电压为2.5V，耗时约19分钟，放出容量4940mAh，放出能量16.40Wh。

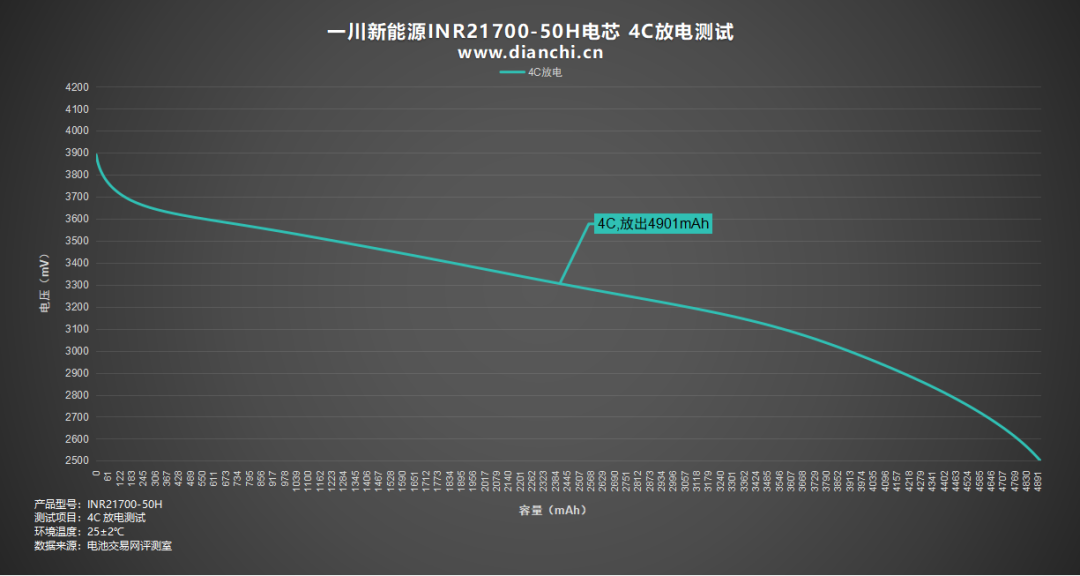

4C放电
绘制出折线图，设置电流为 20000mA，4C为一川新能源21700-50H电芯放电，均压 3.26V，放到截止电压为2.5V，耗时约14分钟，放出容量4901mAh，放出能量15.98Wh。

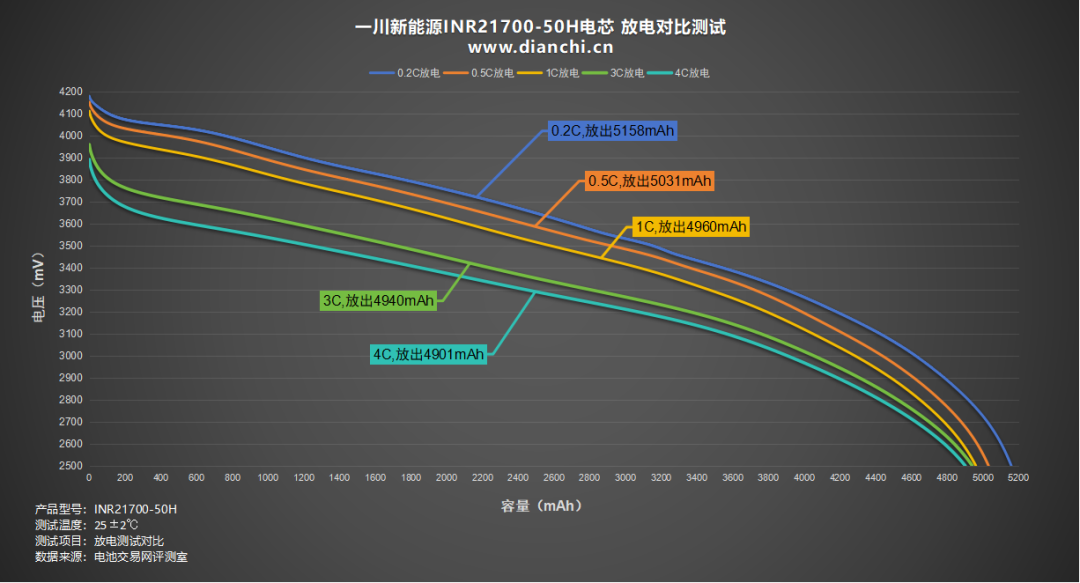

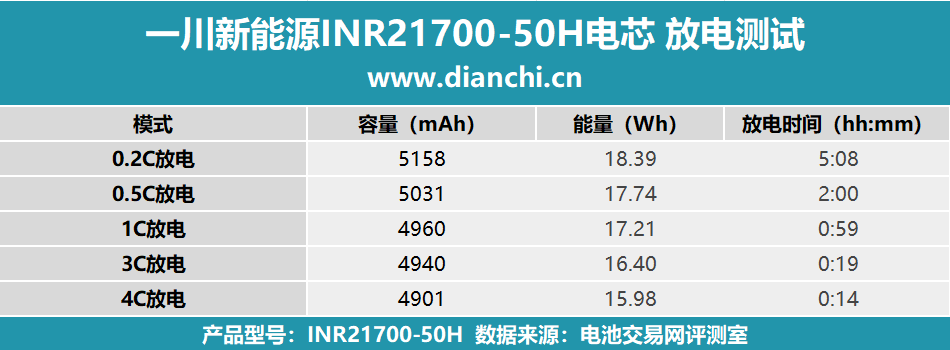

将数据汇总至表格，可以看到所测倍率放出容量、能量随着倍率的增高而下降，放电速度也随着倍率增高而加快。

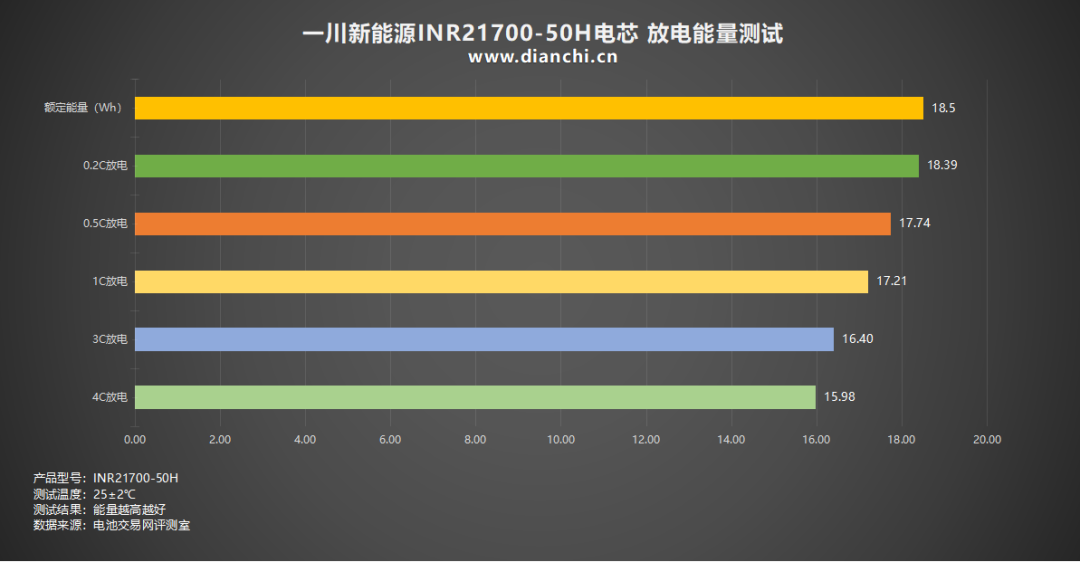

绘制出柱状图，可以清晰的看出每个倍率放出的能量高低，放出能量最高的倍率是0.2C（18.39Wh），其次是0.5C倍率（17.74Wh），最低的是4C倍率（15.98Wh）。
再来看看放电容量表现，放电容量最高的是0.2C倍率（5158mAh），其次是0.5C倍率（5031mAh），最低的是4C倍率（4901mAh）。
充电温度测试
温度测试部分，电池交易网将对各个充电倍率的温度进行测量，节点为第30分钟。

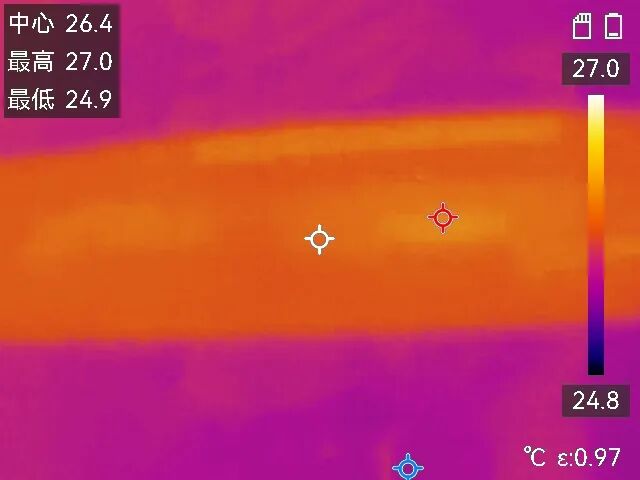

一川新能源21700-50H电芯以0.2C倍率进行充电30分钟，表面最高温度为27℃左右。

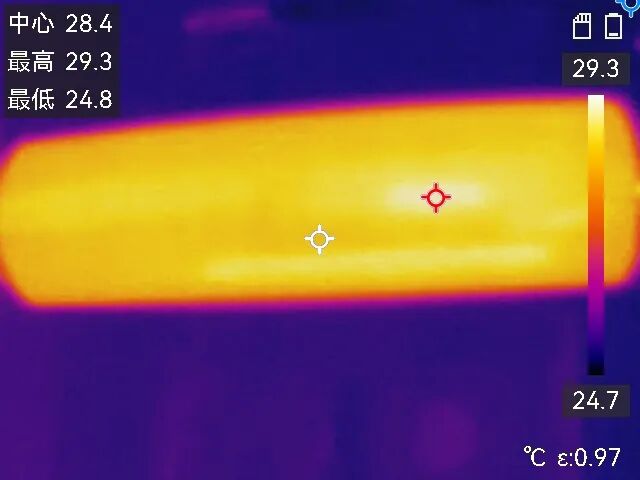

一川新能源21700-50H电芯以0.5C倍率进行充电30分钟，表面最高温度为29.3℃左右。

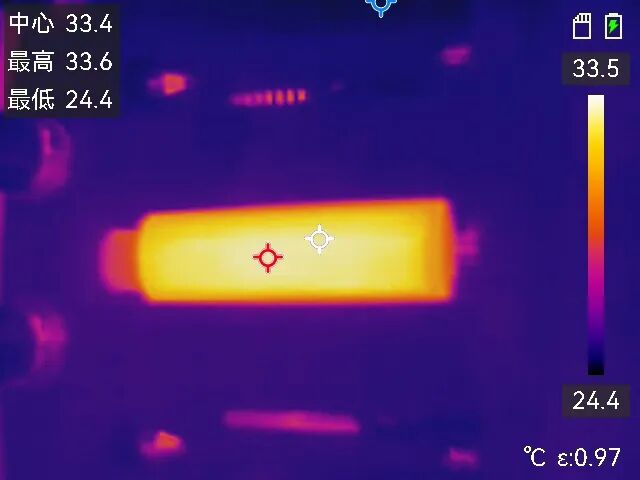

一川新能源21700-50H电芯以1C倍率进行充电30分钟，表面最高温度为33.6℃左右。

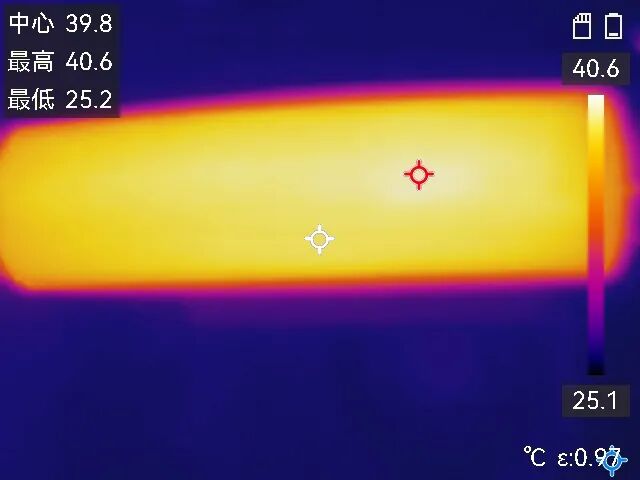

一川新能源21700-50H电芯以2C倍率进行充电30分钟，表面最高温度为40.6℃左右。
放电温度测试

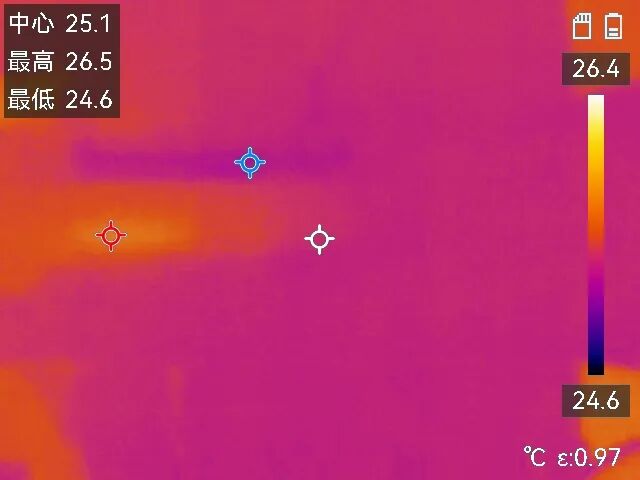

一川新能源21700-50H电芯以0.2C倍率进行放电30分钟，表面最高温度为26.5℃左右。

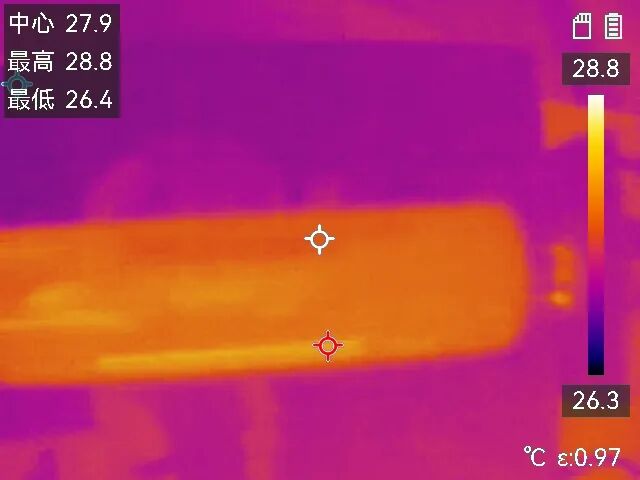

一川新能源21700-50H电芯以0.5C倍率进行放电30分钟，表面最高温度为28.8℃左右。

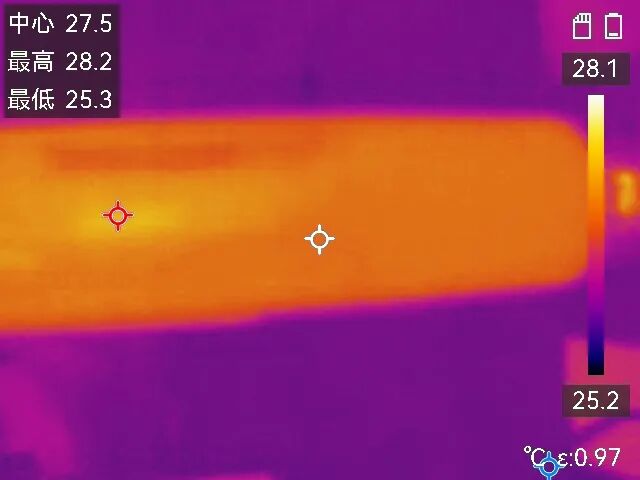

一川新能源21700-50H电芯以1C倍率进行放电30分钟，表面最高温度为28.2℃左右。

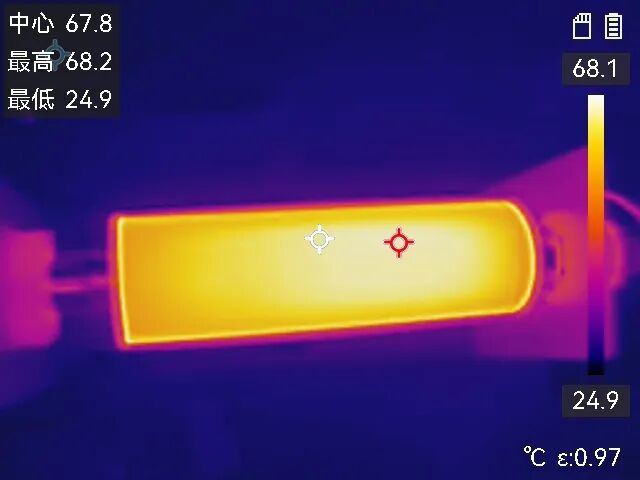

一川新能源21700-50H电芯以3C倍率进行放电19分钟，表面最高温度为68.2℃左右。

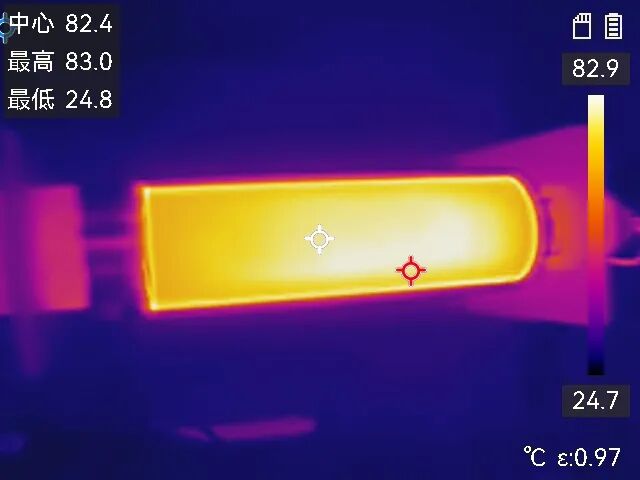

一川新能源21700-50H电芯以4C倍率进行放电14分钟，表面最高温度为83℃左右。
