本期，充电头网就补齐放电部分测试，一起来看看这款电芯的实际表现，下面我们就从外观、内阻、多倍率充放电以及温度表现等多个维度，对这颗村田US21700-VX40全极耳电芯进行全面评测。
外观介绍

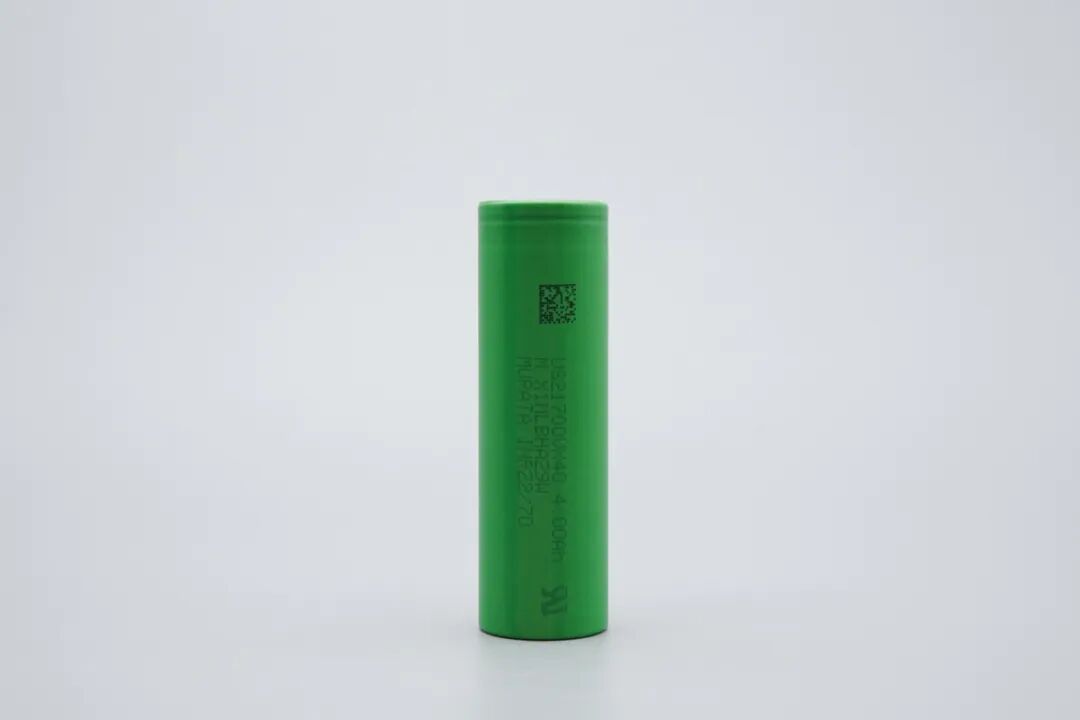

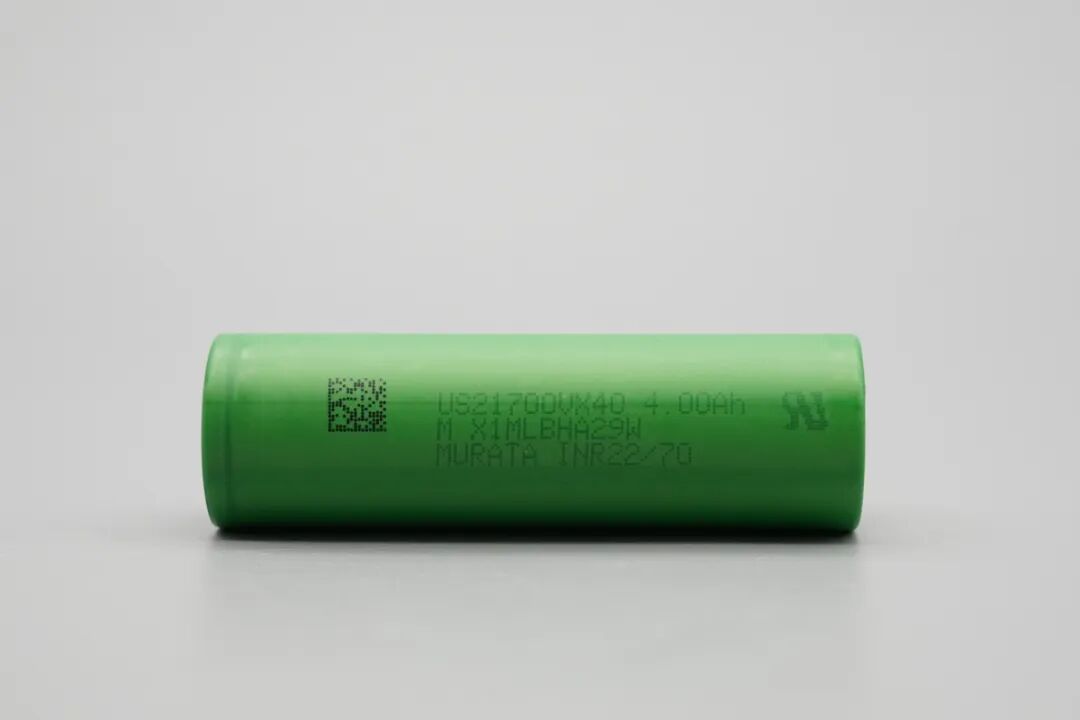

电芯外披采用绿色热缩膜，膜面平滑，紧贴钢壳无明显缝隙，表面印有产品参数信息，外壳为钢材。
品牌：MURATA 村田制作所；
型号：US21700VX40；
标称容量：4.0Ah（4000mAh）；
出厂编码：M X1MLBHA29W；
左侧为追溯二维码，右侧则为 UL 认证标识。

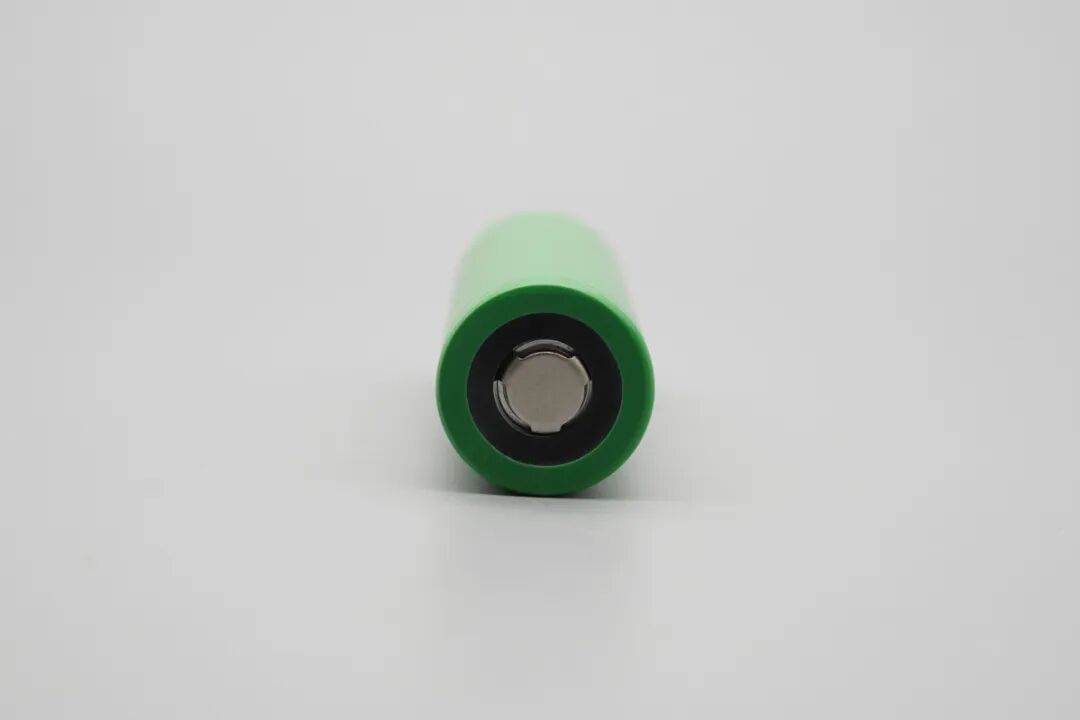

正极盖帽为合金材质，平头设计，顶部可见三泄气孔。

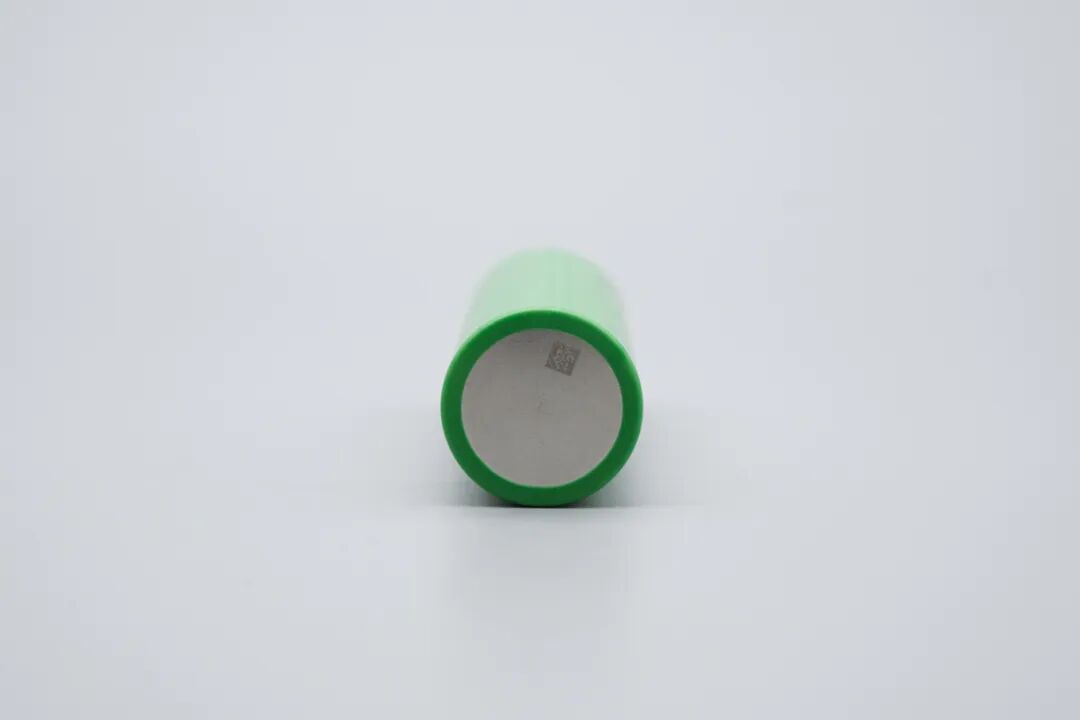

负极采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。表面光洁无污渍，也无氧化痕迹。
尺寸&重量

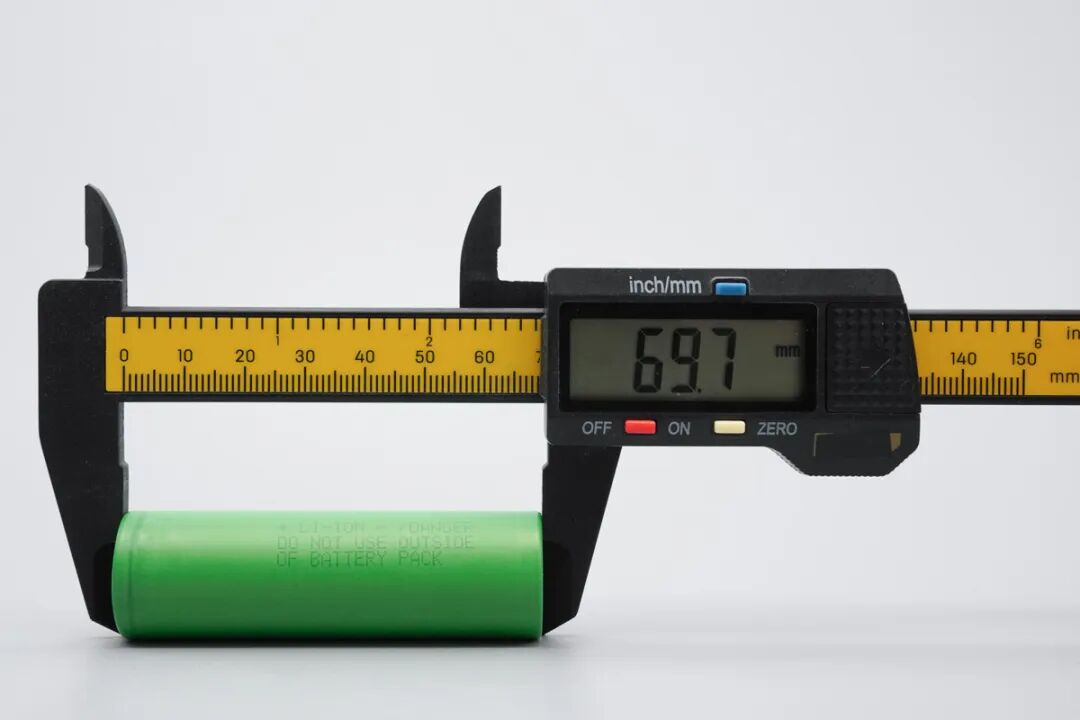

使用塑胶卡尺测得，高度约为 69.7mm。

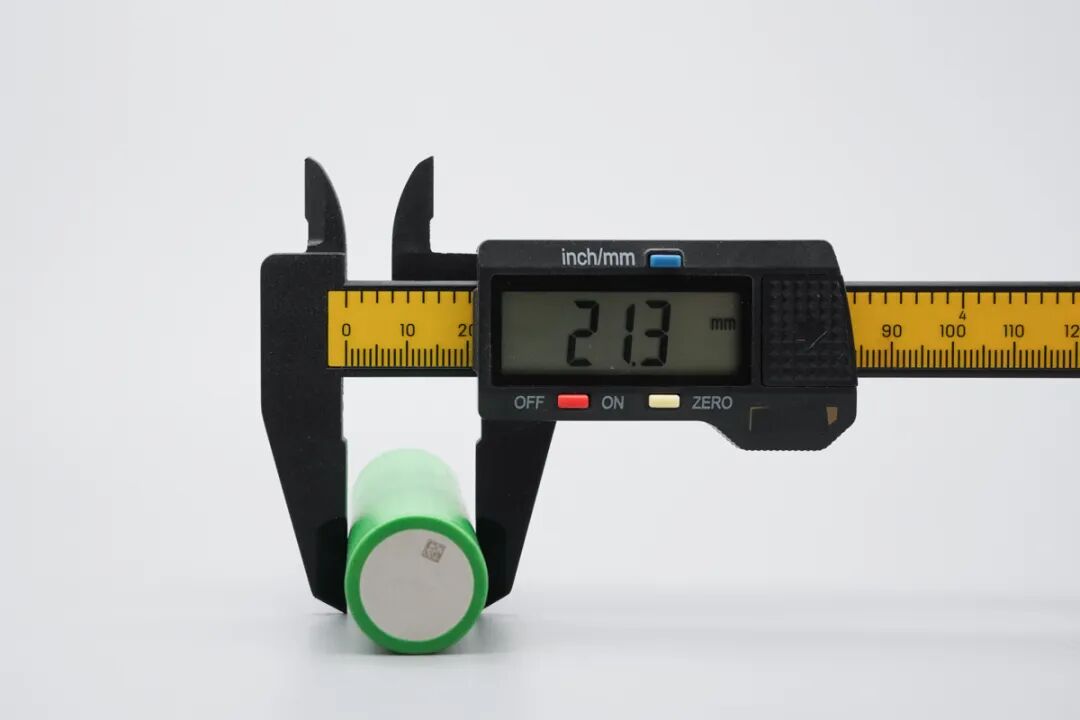

使用塑胶卡尺测得，直径约为 21.3mm。

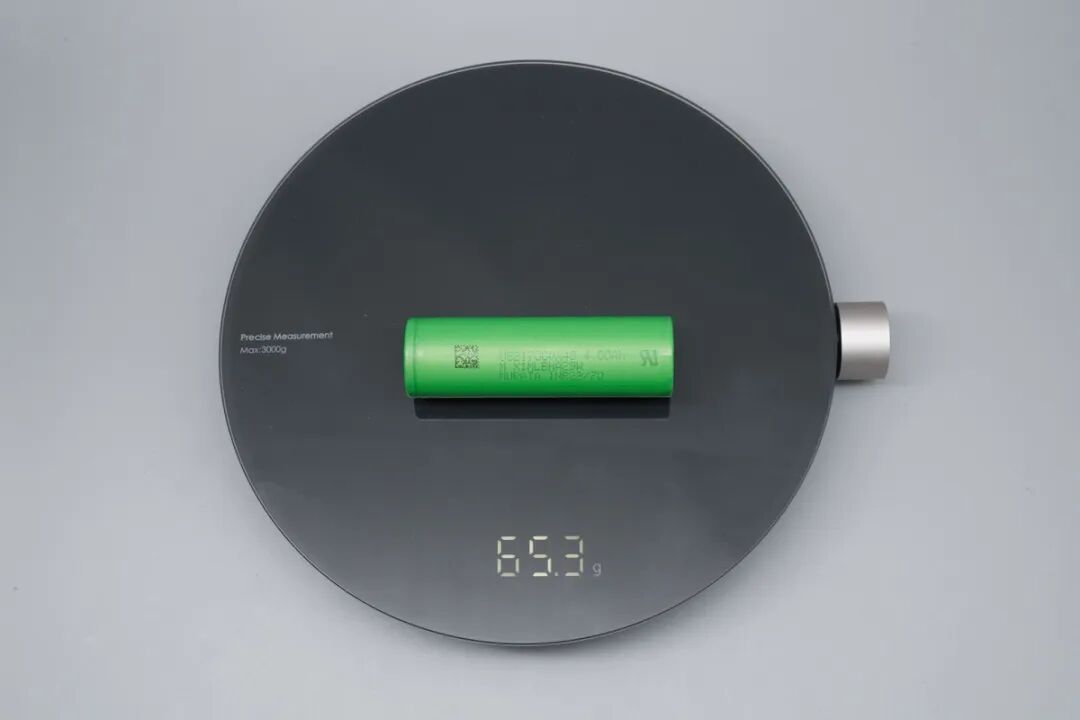

重量约为 65.3g。
内阻测试
内阻是衡量电芯健康状态与充放电能力的核心指标之一。它不仅直接影响电池的功率输出、发热效率，更与循环寿命、安全稳定性紧密相关。

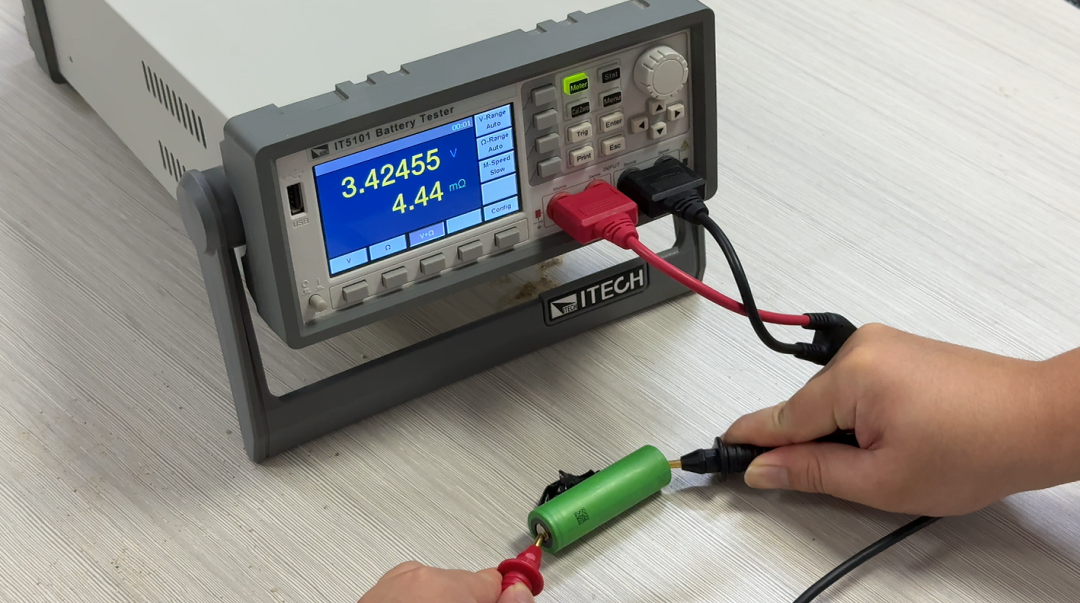

使用 ITECH IT5101 电池内阻测试仪测得内阻为 4.44mΩ。
充电测试
看完外观，进入正题；以下将进行多倍率充电测试。
0.2C充电
首先使用0.2C为村田US21700-VX40电芯充电，设置电流为 800mA，充电截止电压为 4.2V。

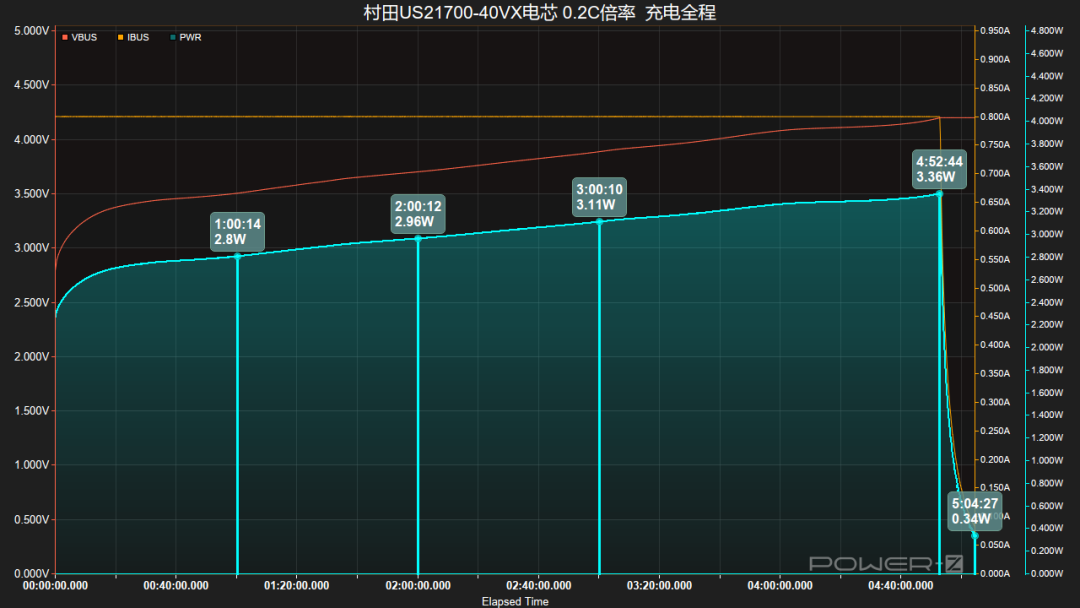

接通电源后，电压、功率持续上升，在4小时52分钟左右功率达到3.36W峰值，同时功率持续下降并进入涓流充电，12分钟后充电完成，总耗时5小时04分钟。

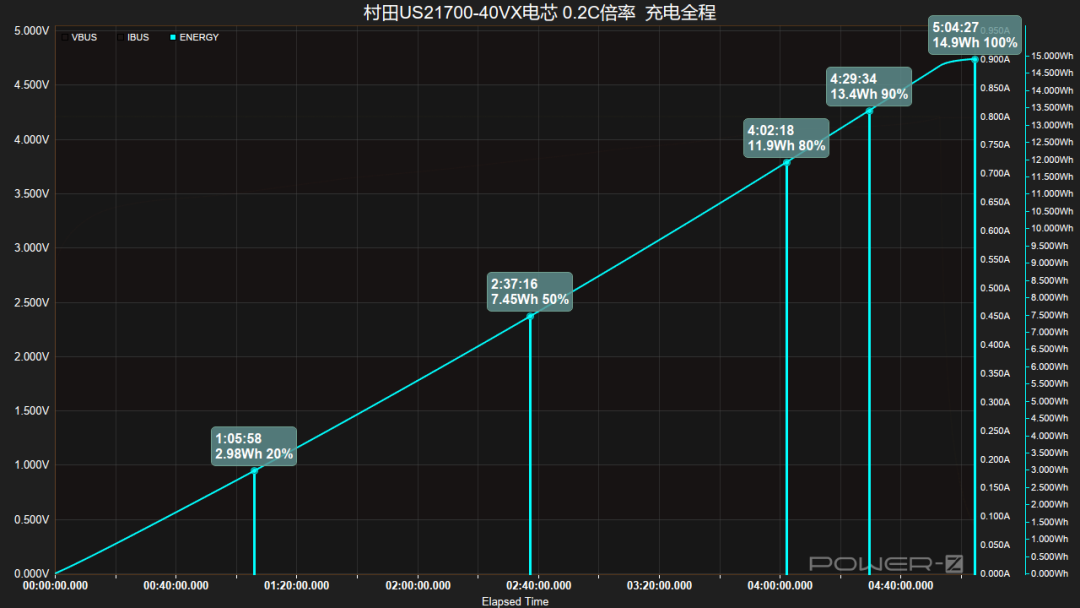

电量曲线方面，可以看到充至20%用1小时05分钟，充至50%用时2小时37分钟，同时充入能量为7.45Wh，第4小时02分钟充入电量80%，充入能量11.9Wh，完全充满则需5小时04分钟，完全充满能量为14.9Wh。

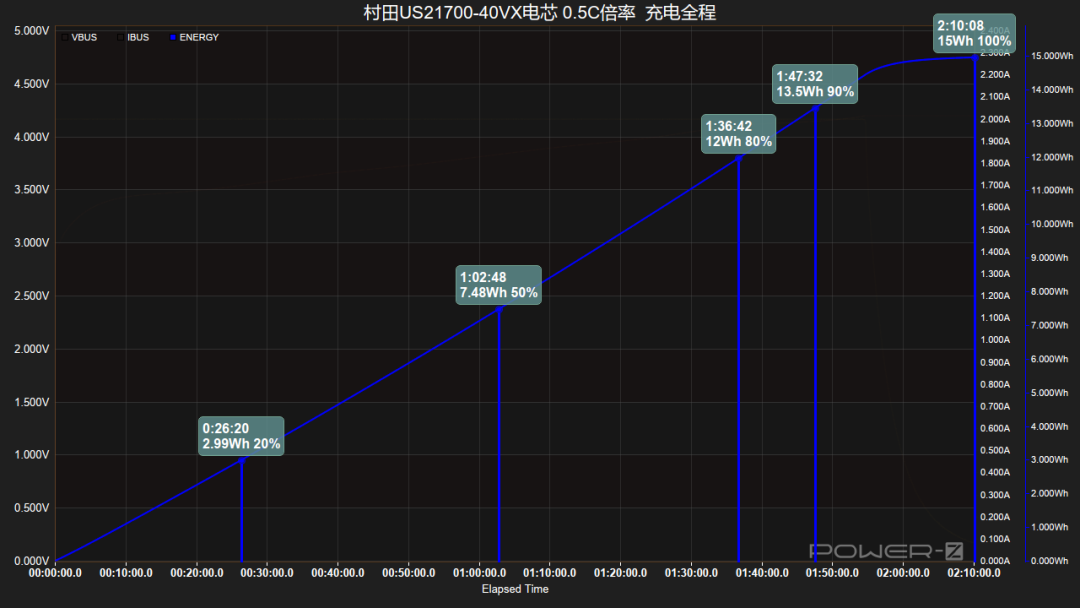

0.5C充电
首先使用0.5C为村田US21700-VX40电芯充电，设置电流为 2000mA，充电截止电压为 4.2V。

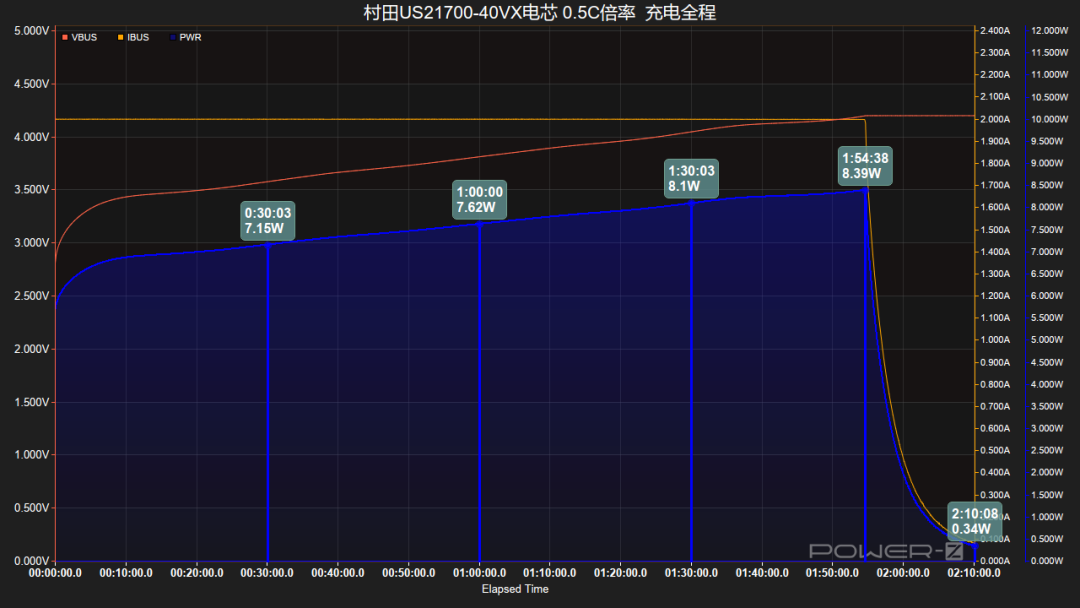

接通电源后，电压、功率持续上升，在1小时54分钟左右功率达到8.39W峰值，同时功率持续下降并进入涓流充电，16分钟后充电完成，总耗时2小时10分钟
电量曲线方面，可以看到充至20%用26分钟，充至50%用时2小时02分钟，同时充入能量为7.48Wh，第1小时36分钟充入电量80%，充入能量12Wh，完全充满则需2小时10分钟，完全充满能量为15Wh。
1C充电

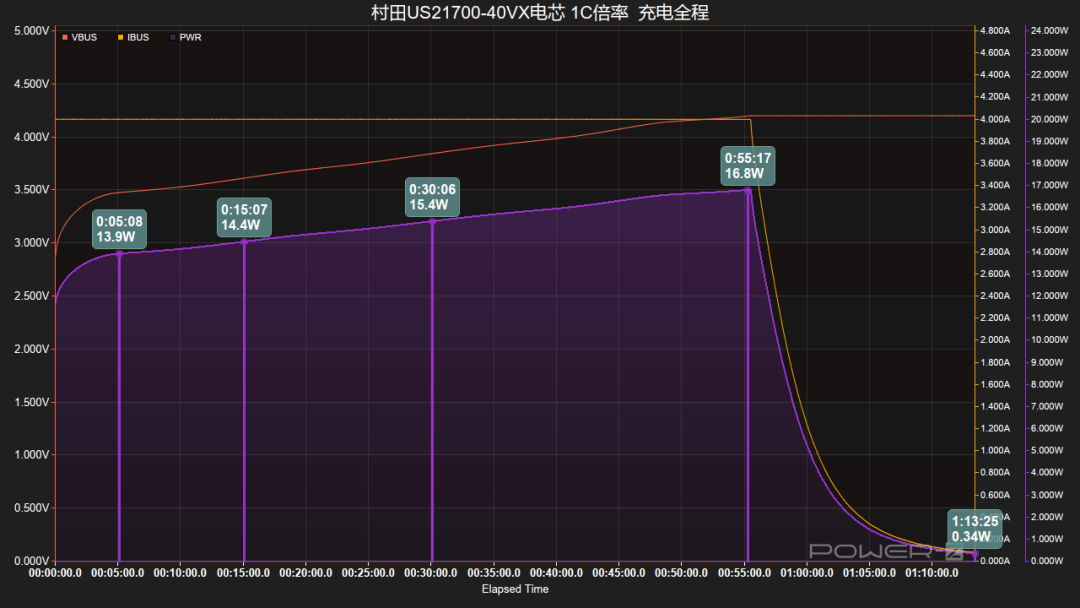

首先使用1C为村田US21700-VX40电芯充电，设置电流为 4000mA，充电截止电压为 4.2V。
接通电源后，电压、功率持续上升，在55分钟左右功率达到16.8W峰值，同时功率持续下降并进入涓流充电，18分钟后充电完成，总耗时1小时13分钟

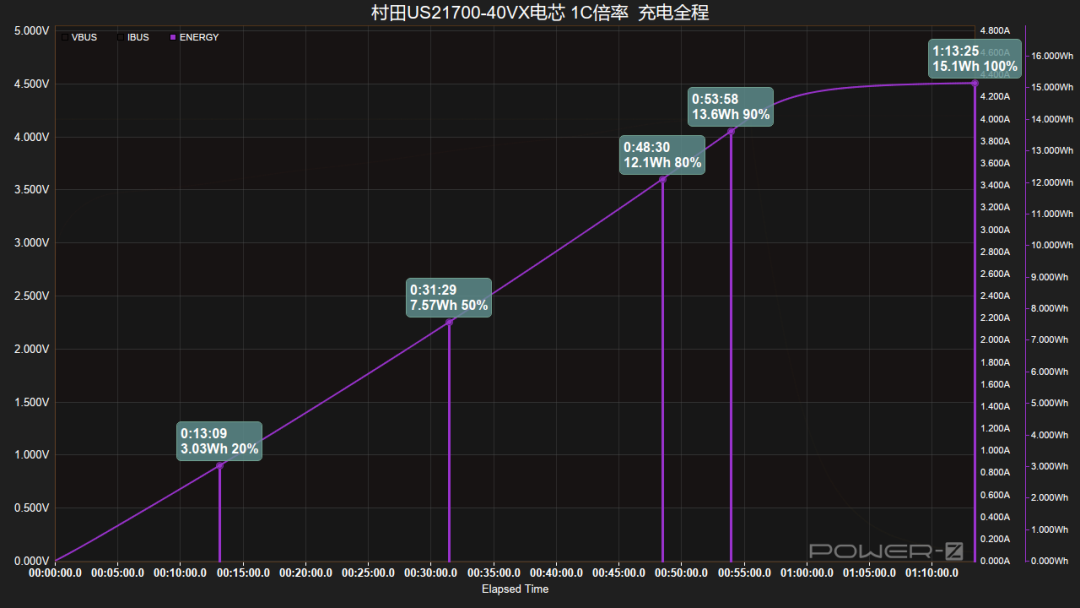

电量曲线方面，可以看到充至20%用13分钟，充至50%用时31分钟，同时充入能量为7.57Wh，第53分钟充入电量80%，充入能量13.6Wh，完全充满则需1小时13分钟，完全充满能量为15.1Wh。

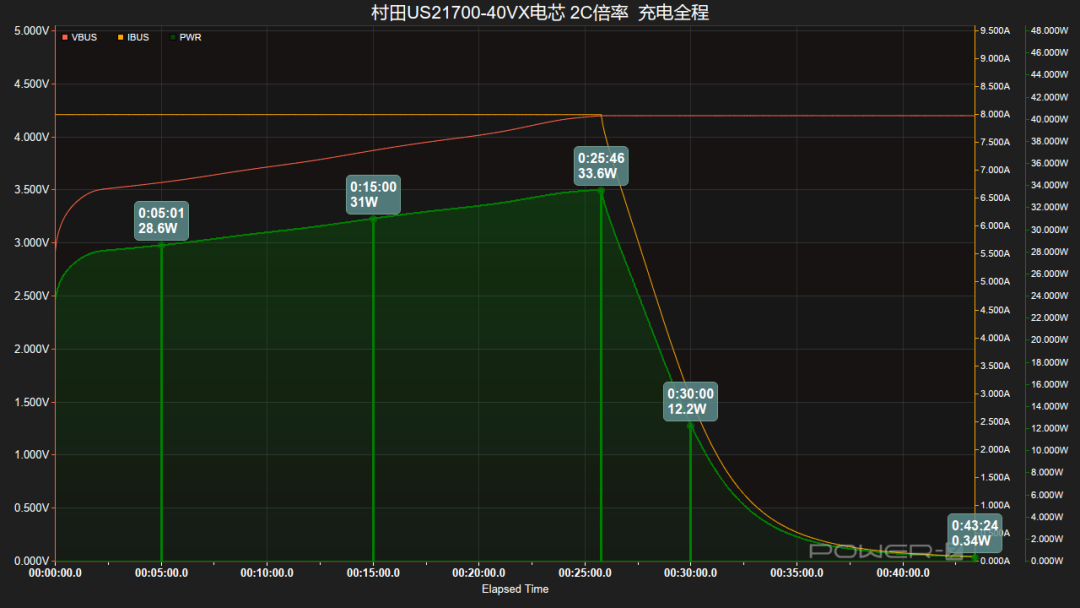

2C充电
首先使用2C为村田US21700-VX40电芯充电，设置电流为 8000mA，充电截止电压为 4.2V。
接通电源后，电压、功率持续上升，在25分钟左右功率达到33.6W峰值，同时功率持续下降并进入涓流充电，18分钟后充电完成，总耗时43分钟

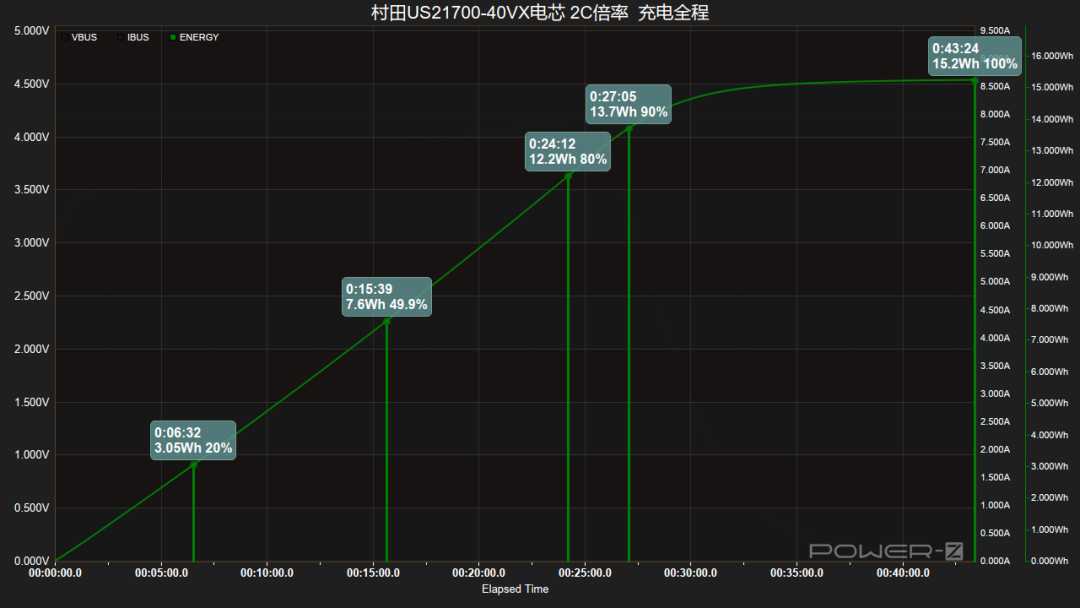

电量曲线方面，可以看到充至20%用6分钟，充至50%用时15分钟，同时充入能量为7.6Wh，第24分钟充入电量80%，充入能量12.2Wh，完全充满则需43分钟，完全充满能量为15.2Wh。
3C充电
首先使用3C为村田US21700-VX40电芯充电，设置电流为 12000mA，充电截止电压为 4.2V。

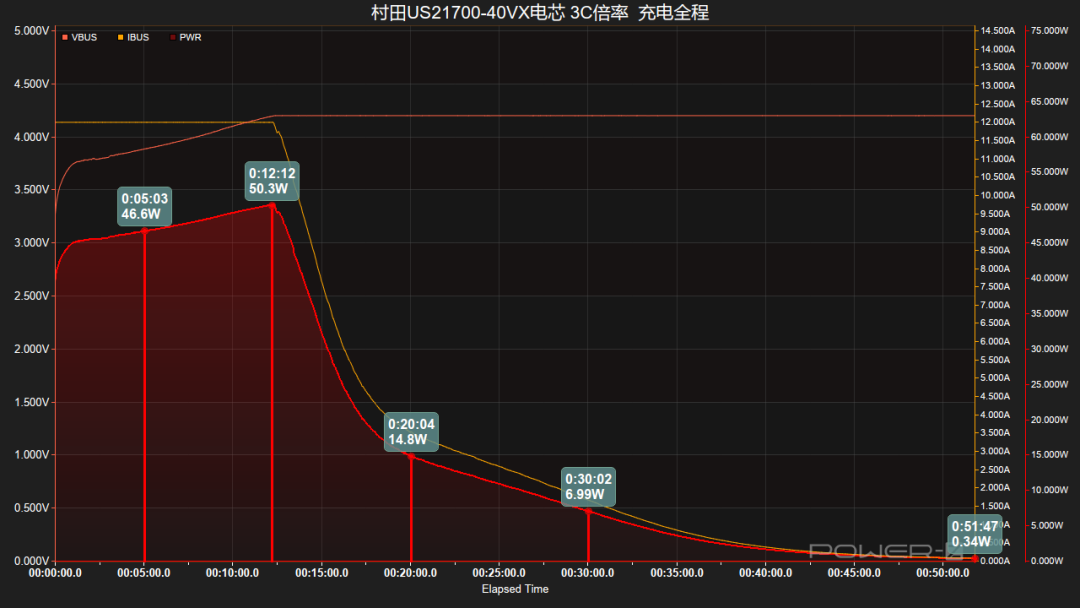

接通电源后，电压、功率持续上升，在12分钟左右功率达到50.3W峰值，同时功率持续下降并进入涓流充电，39分钟后充电完成，总耗时51分钟

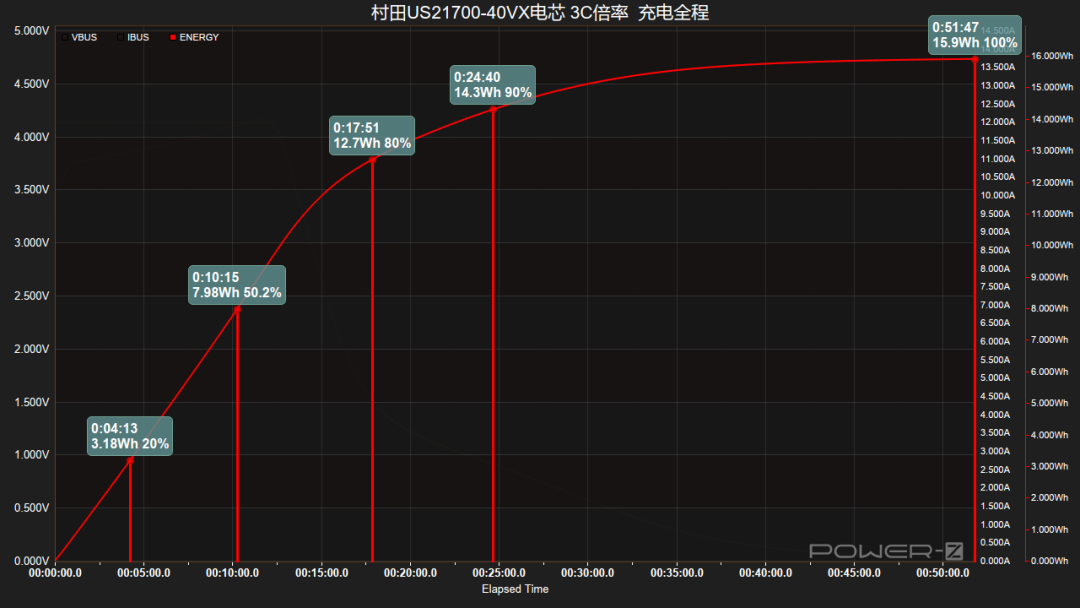

电量曲线方面，可以看到充至20%用4分钟，充至50%用时10分钟，同时充入能量为7.98Wh，第17分钟充入电量80%，充入能量12.7Wh，完全充满则需51分钟，完全充满能量为15.9Wh。
通过1050快充测试
经测试，村田US21700-VX40全极耳电芯在3C（12A）电流下，通过 ChargerLAB 充电实验室的1050快充测试，表现优异。
放电测试
放电测试将在25±2℃环境中使用恒流放电，统计其总耗时及其放出容量及能量数值。

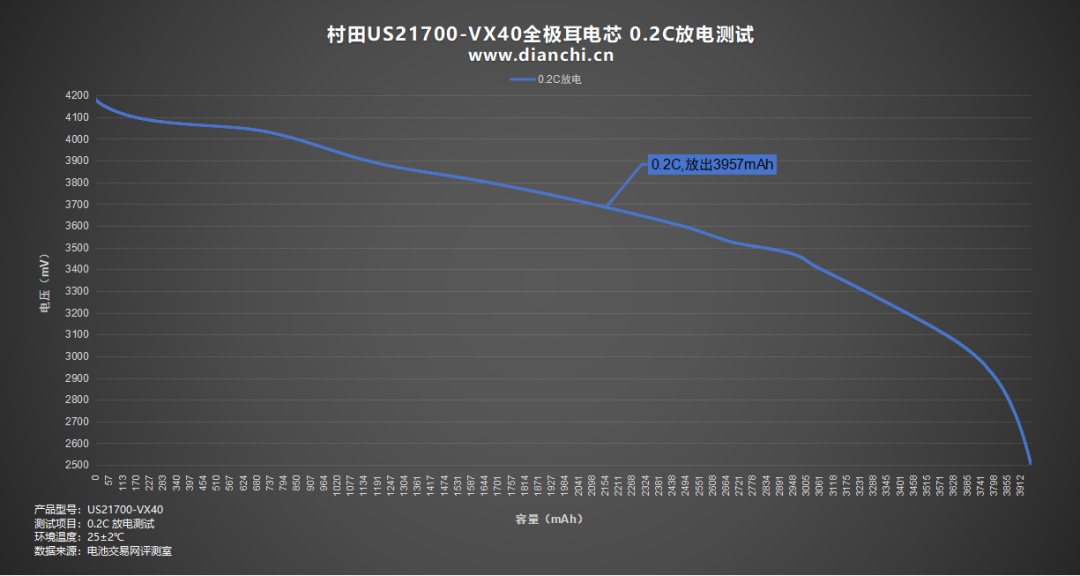

0.2C放电
绘制出折线图，设置电流为 800mA，0.2C为村田US21700-VX40全极耳电芯放电，均压 3.66V，放到截止电压为2.5V，耗时约4小时56分钟，放出容量3957mAh，放出能量14.47Wh。
0.5C放电

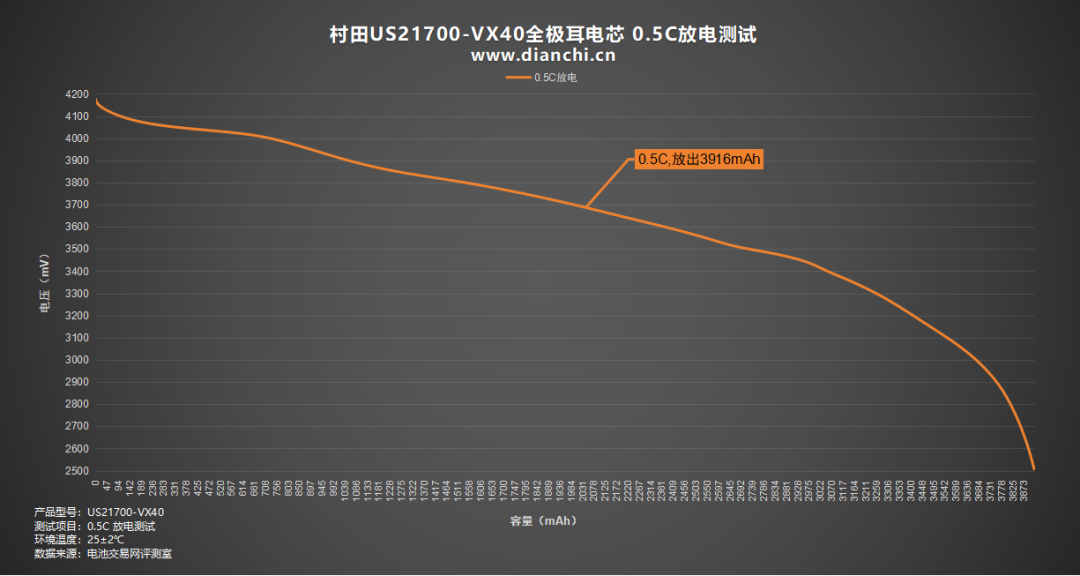

绘制出折线图，设置电流为 2000mA，0.5C为村田US21700-VX40全极耳电芯放电，均压 3.64V，放到截止电压为2.5V，耗时约1小时57分钟，放出容量3916mAh，放出能量14.26Wh。

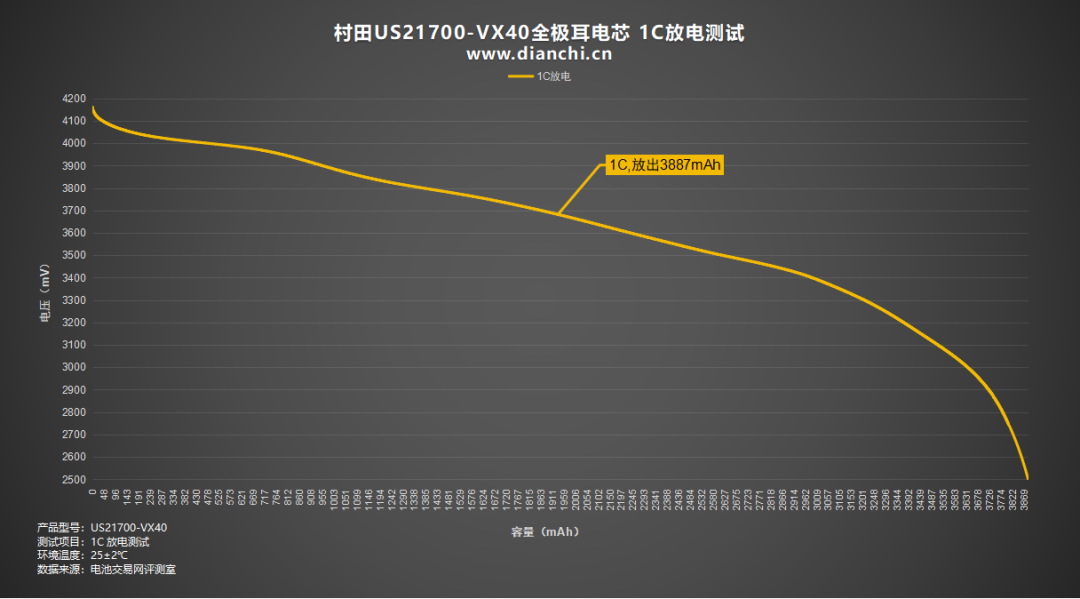

1C放电
绘制出折线图，设置电流为 4000mA，1C为村田US21700-VX40全极耳电芯放电，均压 3.62V，放到截止电压为2.5V，耗时约58分钟，放出容量3887mAh，放出能量14.06Wh。
3C放电

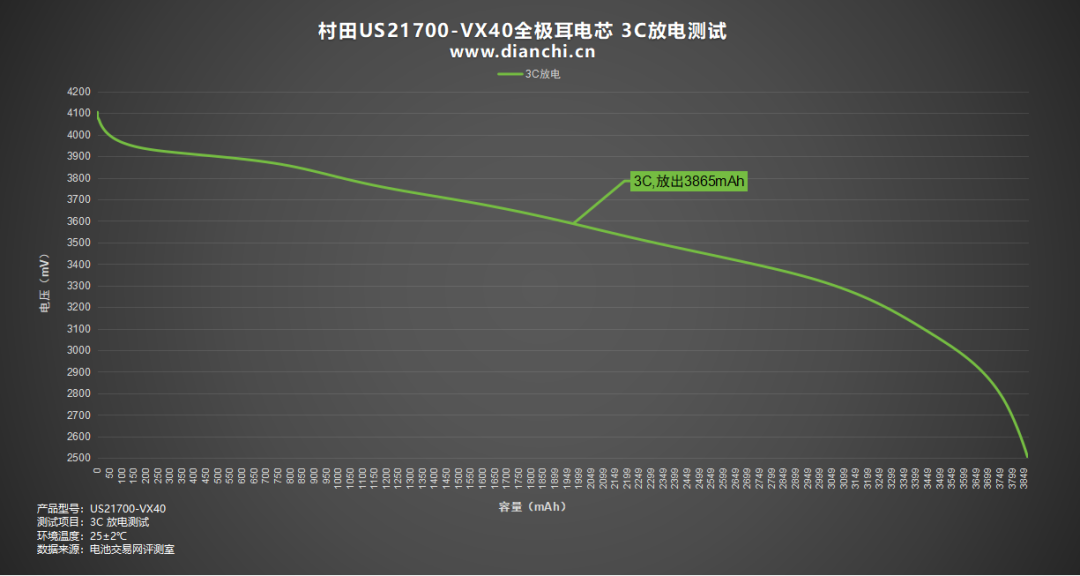

绘制出折线图，设置电流为 12000mA，3C为村田US21700-VX40全极耳电芯放电，均压 3.54V，放到截止电压为2.5V，耗时约19分钟，放出容量3865mAh，放出能量13.69Wh。
5C放电

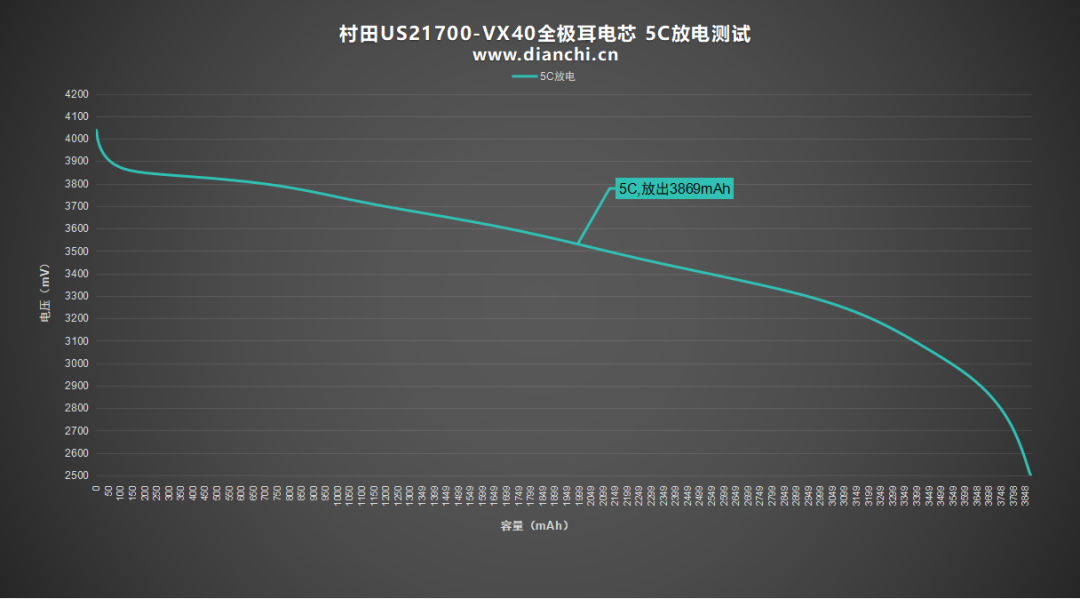

绘制出折线图，设置电流为 20000mA，5C为村田US21700-VX40全极耳电芯放电，均压 3.49V，放到截止电压为2.5V，耗时约11分钟，放出容量3869mAh，放出能量13.5Wh。
10C放电

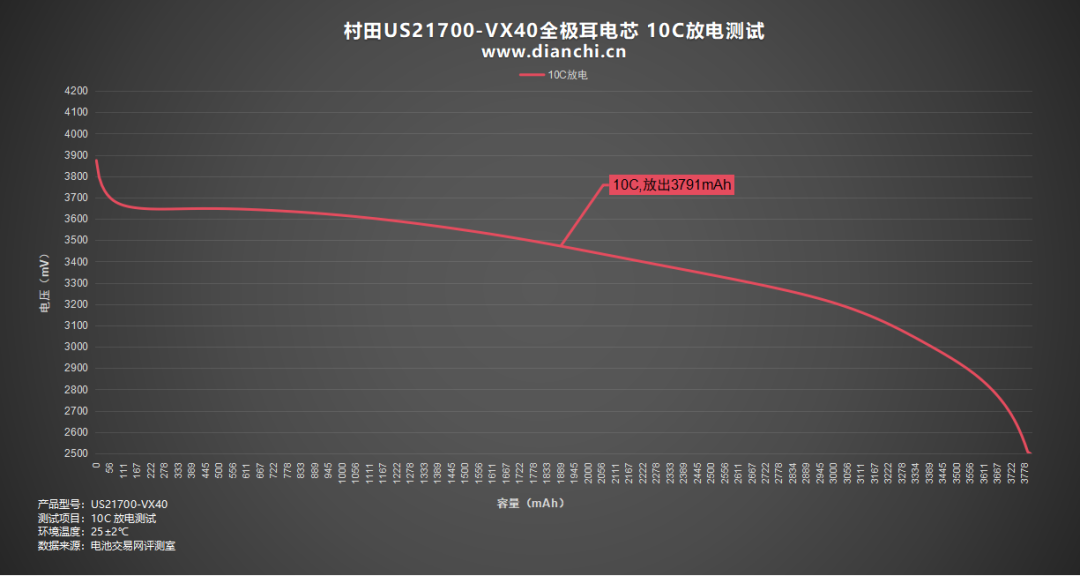

绘制出折线图，设置电流为 40000mA，10C为村田US21700-VX40全极耳电芯放电，均压 3.41V，放到截止电压为2.5V，耗时约5分钟，放出容量3791mAh，放出能量12.87Wh。

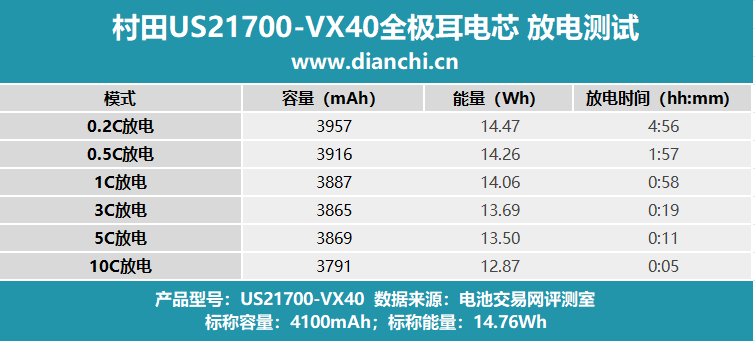

将数据汇总至表格，可以看到所测倍率放出容量、能量随着倍率的增高而下降，放电速度也随着倍率增高而加快。

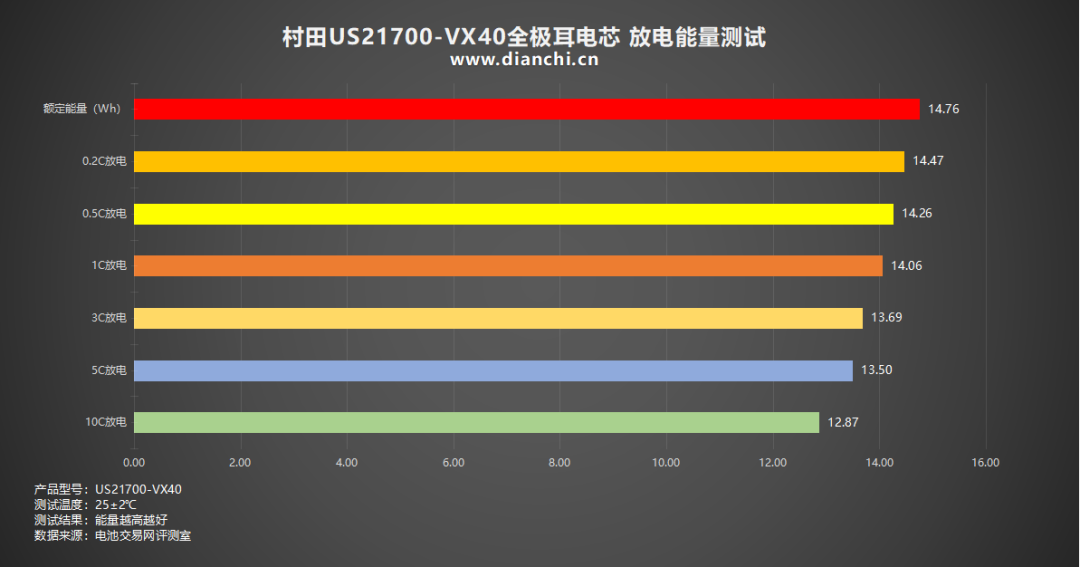

绘制出柱状图，可以清晰地看出每个倍率放出的能量高低，放出能量最高的倍率是0.2C（14.47Wh），其次是0.5C倍率（14.26Wh），最低的是10C倍率（12.87Wh）。
充电温度
温度测试部分，电池交易网将对各个充电倍率的温度进行测量。

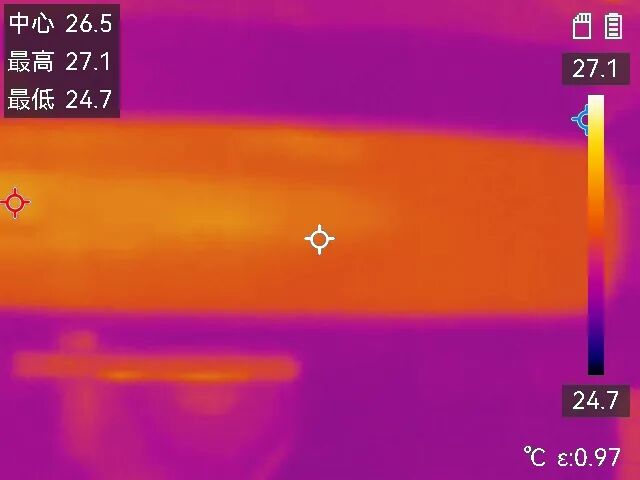

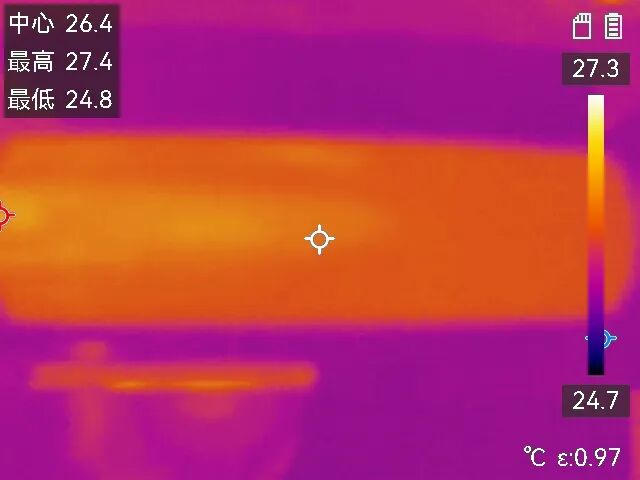

村田US21700-VX40全极耳电芯以0.2C倍率进行充电30分钟，表面中心温度为27.4℃左右。

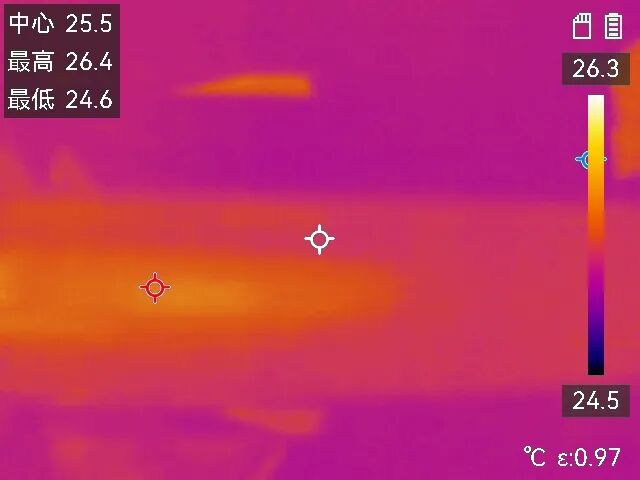

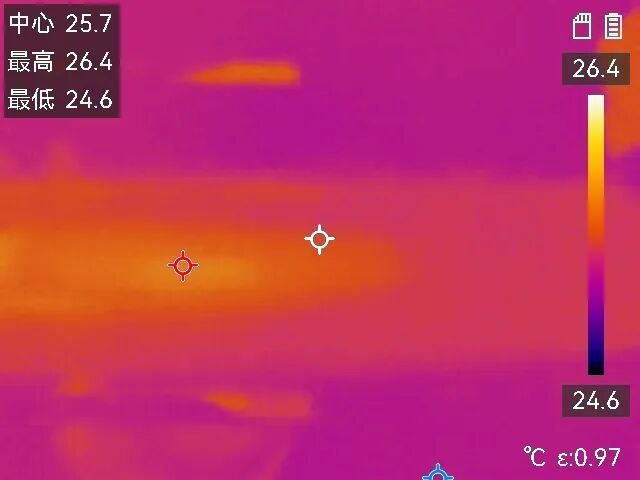

村田US21700-VX40全极耳电芯以0.5C倍率进行充电30分钟，表面最高温度为26.4℃左右。

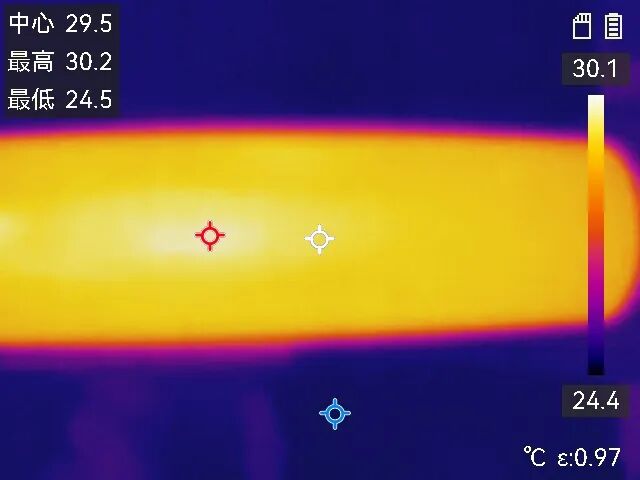

村田US21700-VX40全极耳电芯以1C倍率进行充电30分钟，表面最高温度为30℃左右。

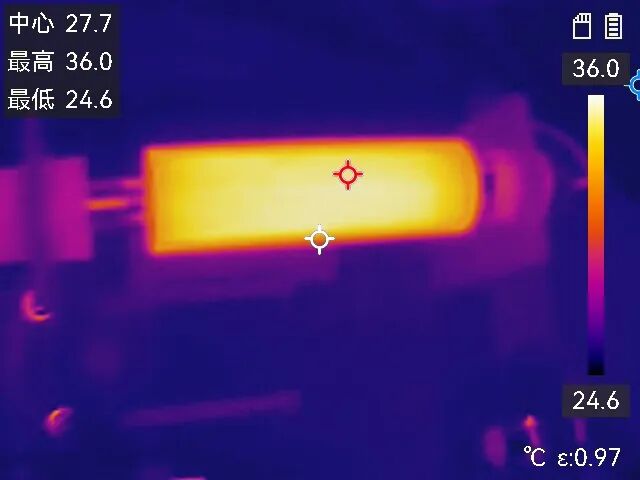

村田US21700-VX40全极耳电芯以2C倍率进行充电30分钟，表面最高温度为36℃左右。

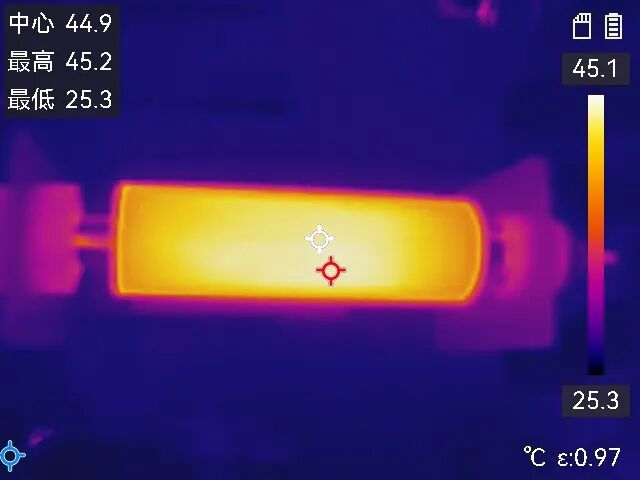

村田US21700-VX40全极耳电芯以3C倍率进行充电30分钟，表面最高温度为45.2℃左右。
放电温度
村田US21700-VX40全极耳电芯以0.2C倍率进行放电30分钟，表面最高温度为45.2℃左右。
村田US21700-VX40全极耳电芯以0.5C倍率进行放电30分钟，表面最高温度为26.4℃左右。

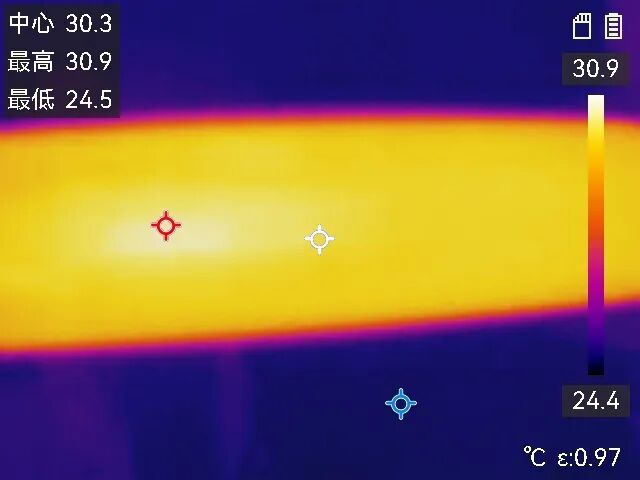

村田US21700-VX40全极耳电芯以1C倍率进行放电30分钟，表面最高温度为30.9℃左右。

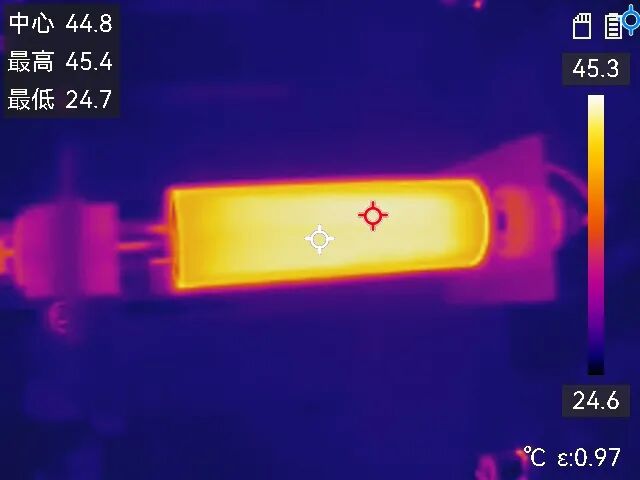

村田US21700-VX40全极耳电芯以3C倍率进行放电19分钟，表面最高温度为45.4℃左右。

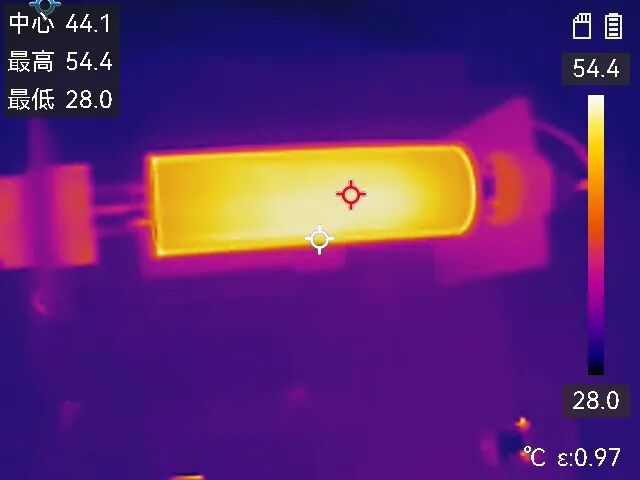

村田US21700-VX40全极耳电芯以5C倍率进行放电11分钟，表面最高温度为54.4℃左右。

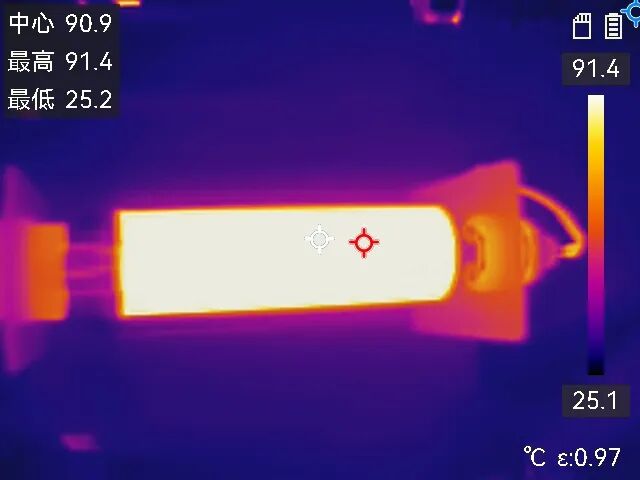

村田US21700-VX40全极耳电芯以10C倍率进行放电5分钟，表面最高温度为91.4℃左右。
